在5G商用、数据中心算力爆发的今天，光通信网络的稳定性与精准性成为了行业核心诉求。作为光通信系统的“功率调节阀”，可调光衰减器和光开关一起，构成了光功率调控与光路切换的关键环节。科毅光通信深耕光开关及配套光通信器件领域多年，今天就为大家拆解一款性能优异的基于硅基热沉的可调光衰减器——这款器件不仅解决了传统衰减器的诸多痛点，更能与光开关形成协同效应，为高密度光网络部署提供可靠支持。

一、光通信领域的功率调控痛点

在光通信网络中，光信号经过长距离传输或多路分光后，不同链路的光功率会出现差异，若不及时校准，会导致接收端信号失真、误码率上升。传统可调光衰减器多采用“自聚焦透镜+准直器+机械位移部件”的组合结构，看似成熟的方案却存在两大核心问题：

1. 体积与生产效率矛盾：传统器件依赖多个光学元件拼接，整体体积偏大，难以适配高密度集成的光通信机架；且机械部件的装配依赖人工校准，生产周期长，无法满足大规模量产需求。

2. 精度与耐用性不足：机械位移部件长期使用后会出现磨损，导致光功率调节精度下降，重复使用次数通常不超过1000次；在与光开关配合使用时，功率校准误差甚至会影响光路切换后的信号稳定性。

这些痛点在数据中心光网络、5G前传链路等场景中尤为突出，也倒逼行业寻找更高效的替代方案。

二、基于硅基热沉的可调光衰减器：结构深度解析

这款基于硅基热沉的可调光衰减器通过微纳加工工艺重构了器件结构，从根本上解决了传统方案的问题。我们结合专利文件中的结构示意图，为大家逐一拆解核心部件：

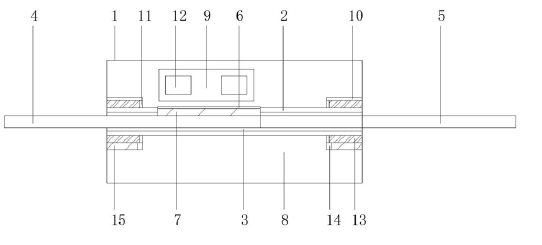

图1：基于硅基热沉的可调光衰减器剖面图

1. 核心承载：本体与V型槽设计

器件的核心载体是一体化加工的本体，本体内侧开设有高精度V型槽，槽内填充UV固化胶。输入光纤嵌入V型槽后，UV固化胶可快速完成固定，无需额外的机械夹持部件。这种设计的优势在于：

• 摒弃了传统的透镜、准直器结构，直接通过V型槽实现光纤的精准定位，大幅压缩了器件体积；

• V型槽可通过硅基光刻、蚀刻工艺批量制作，一致性极高，避免了人工校准的误差。

图2：基于硅基热沉的可调光衰减器侧视图

2. 热沉与功率调节核心：硅衬底+热膨胀胶

输入光纤的上端面设置有胶槽，胶槽外侧采用硅衬底材料作为热沉，槽内填充热膨胀胶。这一结构是实现高精度调节的关键：

• 硅衬底材料具备极佳的热传导性能，可快速将热膨胀胶的热量传导至外部，避免局部过热影响光纤性能；

• 当电极区通电后，热膨胀胶受热膨胀，推动输入光纤产生微位移，从而改变光耦合效率，实现光功率的精准调节。

3. 控制与保护结构：电极区与盖体

本体前端设置有电极区和转动轴，电极区表面的电极钮可接入外部控制电路，实现对热膨胀胶的温度精准控制；盖体通过转动轴连接至本体，盖体后端的隔离垫可避免光纤被挤压损伤，下端的粘贴带则能将盖体紧密固定，确保器件在振动环境下的稳定性。

图3：基于硅基热沉的可调光衰减器结构示意图

三、两大核心优势：体积优化+精度升级

相较于传统可调光衰减器，这款基于硅基热沉的器件在性能上实现了质的突破，尤其适配光开关协同的应用场景：

1. 微型化与量产化：适配高密度光网络

通过硅衬底材料与V型槽的组合设计，器件整体体积较传统方案缩小40%以上，可直接嵌入1U高度的光通信机架，与光开关、光分插复用器等器件实现高密度集成。

从生产角度看，硅基微加工工艺成熟，V型槽、胶槽等结构可通过晶圆级批量制作，生产周期较传统方案缩短60%，单批次量产规模可达到10万件以上，大幅降低了生产成本，为光通信器件厂商的大规模配套提供了可能。广西科毅光通信在光开关量产中积累的经验，也能与这款衰减器的生产流程无缝对接，实现“光开关+衰减器”的一体化交付。

2. 高精度与高耐用性：稳定的功率调控

胶槽内的热膨胀胶在电极的精准控温下，位移精度可达2μm以内，光功率调节精度控制在0.05dB级别，远优于传统机械衰减器的0.2dB误差；且热膨胀胶的形变属于可逆过程，重复使用次数超过10000次，耐用性提升10倍以上。

在与光开关的协同测试中，这款衰减器可在光开关完成光路切换后10ms内完成功率校准，确保每一路光信号的功率偏差不超过0.1dB，完全满足数据中心光网络、5G前传链路的严苛要求。

四、与光开关的协同应用场景

作为专业的光通信器件厂商，广西科毅光通信深知光系统的协同性是网络稳定的核心。这款可调光衰减器可与我们的光开关形成三大典型应用场景：

1. 数据中心光网络：链路功率校准

在数据中心的数据中心光网络中，光开关负责服务器与核心交换机之间的光路切换，而可调光衰减器则实时校准每一条链路的光功率。当光开关切换至新链路时，衰减器可快速调整功率，避免因链路长度、光纤损耗差异导致的信号功率不均，确保服务器接收端的信号质量稳定。

2. 5G前传链路：多路功率均衡

5G前传链路通常采用WDM（波分复用）技术，光开关实现不同小区光路的切换，可调光衰减器则对不同波长的光信号进行功率均衡，确保每个5G基站的接收功率一致，避免出现部分基站信号弱、部分基站信号过载的问题。

3. 光测试系统：精准功率模拟

在光器件测试场景中，光开关用于切换待测试器件的输入光路，可调光衰减器可模拟不同传输距离下的光功率衰减，为光开关、光模块等器件的性能测试提供精准的功率环境。

五、广西科毅光通信的光通信器件布局

广西科毅光通信科技有限公司（www.coreray.cn）专注于光开关及配套光通信器件的研发、生产与销售，拥有从器件设计到批量交付的完整能力。除了这款基于硅基热沉的可调光衰减器，我们的产品矩阵还包括：

• 全系列MEMS光开关、机械式光开关；

• 高密度光分插复用器、光耦合器等配套器件；

• 数据中心光网络、5G前传链路的定制化解决方案。

我们始终以“为光通信网络提供稳定、高效的核心器件”为目标，通过自主研发与技术合作，不断优化产品性能。如果您需要光开关、可调光衰减器等器件的配套服务，欢迎访问我们的官网，或联系技术团队获取定制化方案。

基于硅基热沉的可调光衰减器是光通信功率调控领域的一次技术升级，它以微型化、高精度、易量产的优势，完美适配了当前高密度光网络的需求，更能与光开关形成协同效应，提升光系统整体稳定性。
