在微波与光通信系统中，信号衰减的控制精度与相位稳定性直接影响着整体系统的性能表现。

极化旋转式衰减器作为一种高精度、相位稳定的微波无源器件，近年来在高频测量与通信系统中展现出显著的技术优势。其基于极化旋转原理，通过调节吸收片之间的相对角度实现对信号衰减的连续精确控制。

我们深入了解该衰减器的工作原理、结构设计及其在光通信系统中的潜在应用价值。

01 技术背景与行业需求

微波衰减器作为通信系统的基础无源器件之一，其性能直接影响信号传输的质量。在高精度测量及通信应用中，衰减器需具备大范围衰减调节能力、高控制精度以及良好的相位稳定性。

传统可调衰减器如刀形衰减器和数字衰减器，虽然在一定程度上满足调节需求，但在实际应用中仍存在明显局限。数字衰减器虽便于调控，但会引入较大的寄生效应，容易带来信号杂波。

刀形衰减器虽避免了寄生问题，但其衰减值难以实现高精度控制，且两者均不具备相位稳定功能。因此，研制一种兼具大衰减范围、高精度、相位稳定且寄生效应小的衰减器，成为行业迫切需求。

极化旋转式衰减器正是在此背景下应运而生，其通过机械旋转调节吸收片间夹角，实现衰减值的连续可调，并在结构设计中兼顾了相位稳定性与信号纯净度。

02 工作原理与结构组成

极化旋转式衰减器的核心原理基于电磁波极化方向的分解与合成。其结构主要包括中心波导、旋转吸收片、输入/输出结构及固定吸收片等部分。

中心波导通常采用圆形波导，两侧通过矩形-圆形波导转换器连接输入和输出端口，内部设有可旋转的吸收片。输入与输出结构的矩形波导部分多采用标准 WR90 尺寸，便于系统集成。

信号从输入结构进入后，在圆形波导中分解为平行与垂直于旋转吸收片的两个分量。平行分量被吸收片衰减，垂直分量则继续传输。到达输出结构时，只有与矩形波导极化方向一致的分量可通过，从而实现可控衰减。

衰减值的大小取决于旋转吸收片与固定吸收片之间的相对旋转角度 θ。

其理论衰减公式为 40×lg⁡(cos⁡θ)40×lg(cosθ)，通过精确控制 θ 角即可实现衰减的高精度调节。

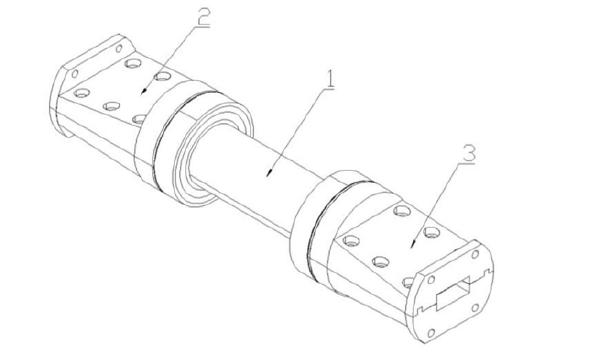

图1 极化旋转式衰减器立体结构示意图

03 关键设计与性能优势

在结构设计上，固定吸收片平行于矩形波导宽边布置，旋转吸收片则贯穿圆形波导中心轴线，两者中心线保持重合。这种布局有利于维持信号极化方向的一致性与系统的机械对称性。

吸收片采用二氧化硅作为基底，厚度为 0.2mm，表面涂覆 110nm 厚的镍铬合金作为吸收层。这种材料组合在 9–10GHz 频段内表现出优异的衰减性能与低相位波动。

驱动机构采用平面连杆机构，由电机、减速器、连杆与环形卡箍等组成。该设计巧妙地将电机的旋转运动转化为波导的精确角度转动，并具备非线性传动特性。

当旋转角度增大时，机构传动比减小，从而抑制衰减值的剧烈变化，有利于实现高精度衰减控制。这一机械特性与衰减器本身的指数型衰减曲线形成互补。

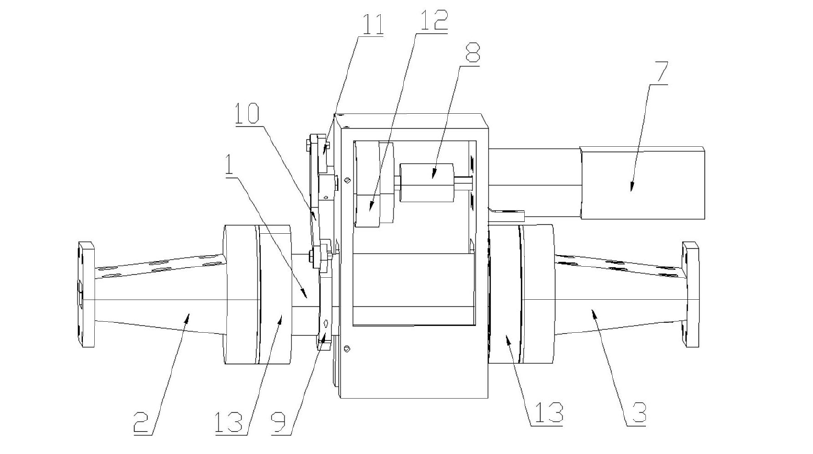

图2 平面连杆机构结构及其安装示意图

在性能方面，该衰减器具备超过 60dB 的最大衰减能力，且在衰减值低于 40dB 时，相位变化不超过 2∘2∘，表现出良好的相位稳定性。

同时，由于无电子切换元件，其寄生效应显著低于数字衰减器，更适合高纯度信号的应用场景。

04 实测数据与性能验证

根据专利中提供的实验数据，该衰减器在 9–10GHz 工作频段内表现出良好的衰减一致性。

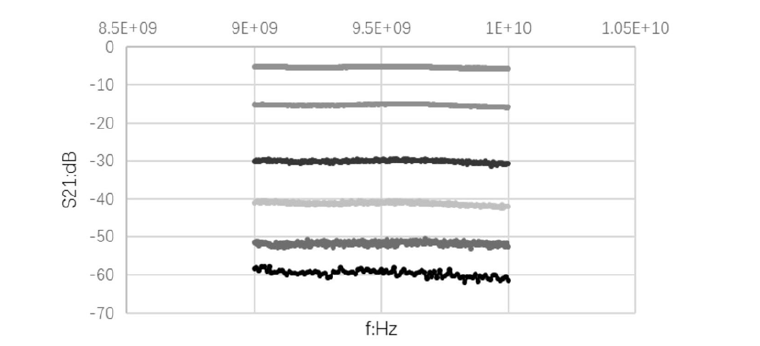

图3显示了衰减值随相对旋转角度 θ 变化的曲线，实测结果与理论公式高度吻合。

图3 衰减值随相对旋转角度变化示意图

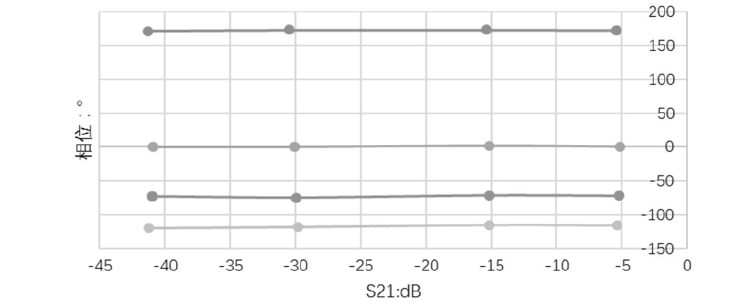

相位稳定性是该衰减器的另一大亮点。图4展示了在不同频率下，输出相位随衰减值的变化情况，可见在宽衰减范围内相位波动极小，满足高精度测量系统对相位一致性的严苛要求。

图4 相位随衰减值的变化示意图

驻波比（VSWR）是衡量波导器件匹配性能的重要指标。通过优化波导转换结构与吸收片位置，该衰减器在目标频段内实现了小于 1.5 的驻波比，表明其具有良好的阻抗匹配与低反射特性。

05 在光通信系统中的潜在应用

尽管该技术最初面向微波频段设计，但其极化旋转与精密机械调节的原理在光通信领域中同样具有借鉴意义。

例如，在光开关与光衰减器等器件中，通过调节光学元件的相对角度或位置来实现信号路由或衰减控制，是常见的技术路径。

在光纤通信系统中，尤其是相干光传输与高阶调制场景下，对光信号功率的精确控制与相位稳定性要求极高。类似极化旋转的机械式调节方案，可避免电控器件引入的非线性与噪声。

对于广西科毅光通信科技有限公司而言，在开发新一代光开关与可调光衰减器产品时，可参考该衰减器的机械结构与控制逻辑，实现高精度、低相移的光功率管理。

尤其在数据中心光互连与5G前传网络中，高稳定、可编程的光衰减与路由能力，是提升系统灵活性与可靠性的关键技术之一。

06 结构安装与系统集成

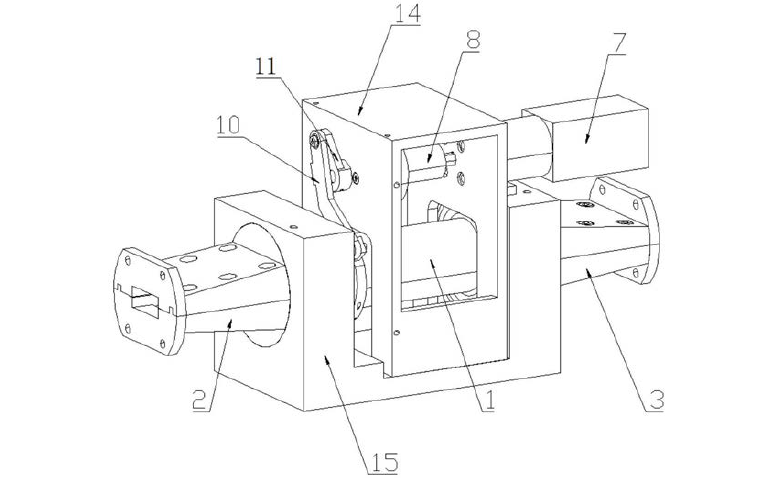

该衰减器的整体结构通过专门设计的框架进行固定，确保在调节过程中保持机械稳定。圆形波导通过转动轴承与输入输出结构连接，实现平滑转动与信号连续传输。

图5 结构框架及其安装示意图

在实际系统集成中，该衰减器可直接与标准 WR90 波导系统对接，也可通过适配器扩展至其他频段或接口形式。其全机械结构使其适用于高功率、高稳定性要求的工业与测试环境。

对于光通信设备商而言，类似的结构思维可用于开发机械式光可调衰减器或偏振相关器件，在光网络测试、传输调优等场景中发挥作用。

07 技术总结与行业展望

极化旋转式衰减器通过简洁而巧妙的机械设计，实现了衰减值的高精度、连续可调，同时兼顾了相位稳定性与低寄生效应，在高频测量与通信系统中展现出明确的技术优势。

其核心技术——角度控制衰减与机械非线性传动——不仅在微波领域有价值，也为光通信器件的设计提供了新思路。

随着光网络向更高速率、更灵活调度的方向发展，对光开关、可调光衰减器等器件的性能要求也将持续提升。将类似的高精度机械控制理念应用于光学器件中，有望推动光通信硬件向更高稳定、更易控制的方向演进。
