一、光通信行业痛点：传统光开关的技术瓶颈

在移动网络、高清视频、云计算等大数据服务的推动下，光通讯网络和数据中心进入高速发展阶段。然而，传统光通讯网络和数据中心依赖光-电-光转换的交换方式，早已面临严重的带宽瓶颈。为突破这一限制，光交换技术自20世纪90年代被提出后，便成为行业关注的核心方向，但高综合性能光开关的研发始终是亟待解决的技术难题。

目前商业应用中，主流光交叉互连器件以MEMS（微机电系统）微镜阵列或LCoS（硅基液晶）为主，这类器件采用自由空间光传输方式，对光学对准和环境因素要求严苛，且体积庞大，无法满足单片集成的需求。在科研领域，基于平面光波导的光交叉互连器件虽被广泛研究，包括马赫-陈德尔干涉术光开关、热光效应硅基光开关阵列等，但这些方案始终未能平衡光学损耗、端口扩展性、切换速度、尺寸、能耗、单片集成及鲁棒性等综合性能，难以在数据中心等核心场景落地应用。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信器件领域多年，针对行业痛点自主研发的层状结构光开关，凭借创新设计突破传统技术限制，为光通信行业提供低损耗、易集成、高可靠的光开关解决方案。

二、光开关核心创新：层状结构与偏振态控制技术

（一）光开关整体结构设计

广西科毅研发的光开关采用层状结构设计，从下往上依次设置基底、光开关控制层、工作层和上绝缘层，部分结构还在光开关控制层与工作层之间增设下层包层，进一步提升绝缘性能。这种层状布局让器件结构更紧凑，有效缩小了整体尺寸，为单片集成奠定了基础。

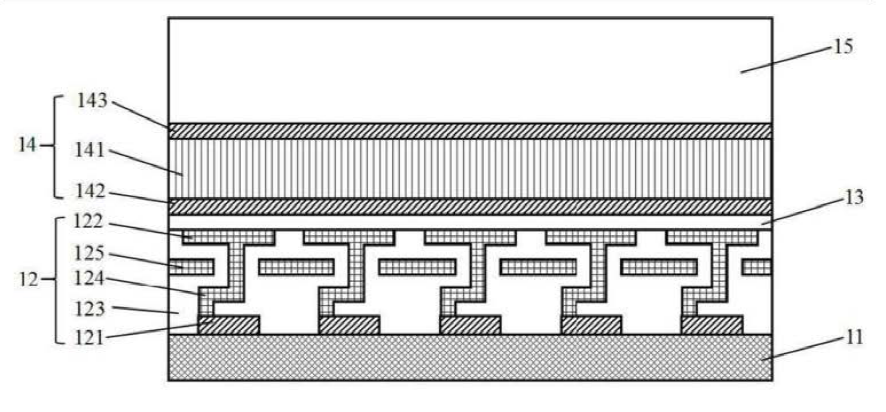

图1 光开关层状结构横截面示意图一

各层核心组件及功能如下：

1.      基底：优选硅基底，工艺成熟且原材料丰富，为整个器件提供稳定的支撑基础。

2.      光开关控制层：包含电开关、驱动电极层、绝缘材料及导线，部分结构还设有金属防护层。电开关优选CMOS（互补金属氧化物半导体）电开关，利于器件集成，其驱动电路采用直流驱动模式；驱动电极层与旋转器电性连接，通过导线实现与电开关的信号传输；绝缘材料选用二氧化硅，绝缘效果好且成本低廉；金属防护层可提升器件整体强度，延长使用寿命。

3.      下层包层：材料为二氧化硅，设于光开关控制层与工作层之间，避免控制层与工作层直接接触，起到良好的绝缘隔离作用。

4.      工作层：核心功能层，包含对输入光波偏振态进行控制的旋转器和基于光波偏振态切换输出方向的平面波导，部分结构还设有取向膜层或上下层工作电极，用于精准控制液晶分子取向。

5.      上绝缘层：位于器件最上层，起到保护内部结构、防止外界干扰的作用。

（二）平面波导结构与传输原理

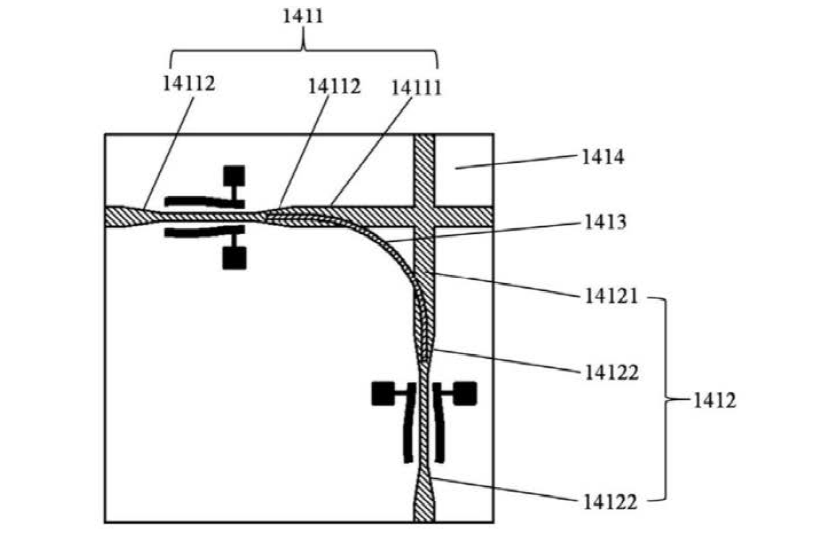

平面波导是光开关的核心传输单元，包括横向波导、纵向波导、转向波导和包覆三者的包层。横向波导与纵向波导垂直相交，转向波导的一端与横向波导连接处连接，另一端与纵向波导连接处连接，形成“十字交叉+转向”的传输路径设计。

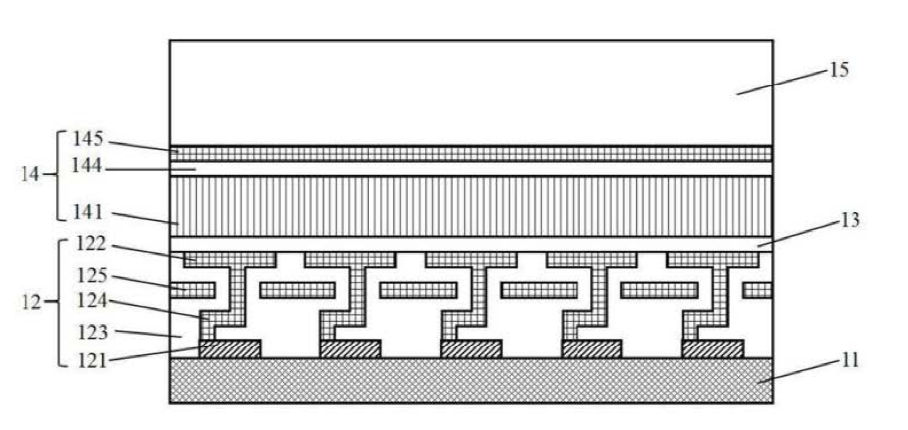

图2 光开关层状结构横截面示意图二

横向波导和纵向波导的波导本体宽度优选8微米，这一设计让两者相交处拥有较宽的模场，可有效抑制交叉损耗；且横向波导与纵向波导长度保持一致，确保传输一致性。转向波导优选90度转向设计，可将横向传输的光波精准转向至纵向波导，实现传输方向的灵活切换。

包层材料选用低折射率材料（如紫外光固化胶NOA84），其折射率低于横向波导、纵向波导及转向波导的材料折射率，使得光波在波导内传输时，在波导与包层的边界处发生全反射，从而将光波约束在波导内部，避免传输损耗。

（三）旋转器结构与偏振态控制机制

旋转器是实现光波传输方向切换的关键组件，分为横向旋转器和纵向旋转器，分别对应横向波导和纵向波导的偏振态控制。

横向旋转器包括横向液晶波导和分布在其两侧的横向电极，纵向旋转器包括纵向液晶波导和分布在其两侧的纵向电极。电极分为驱动电极和接地电极，对称分布在液晶波导两侧，驱动电极与驱动电压连接，接地电极用于接地，通过电极间电场的有无及强度变化，控制液晶分子的排列方式。

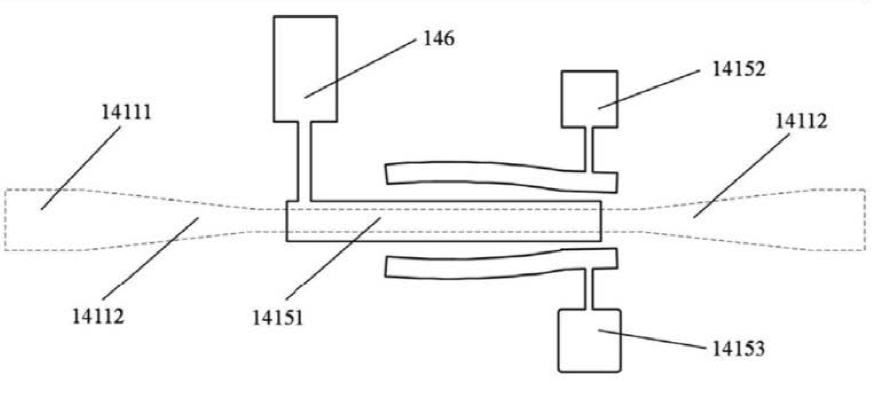

图3 横向旋转器电极与液晶波导布局示意图一

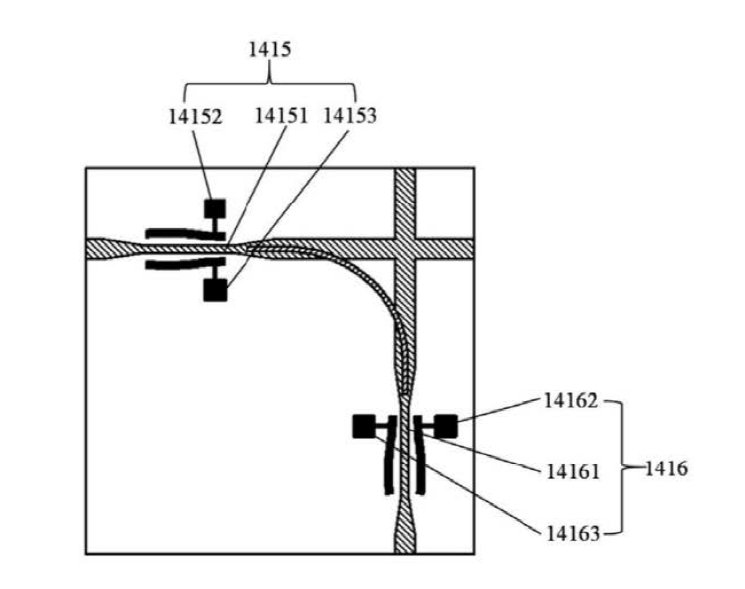

图4 横向旋转器电极与液晶波导布局示意图二

横向液晶波导与横向波导本体通过横向锥形渐变波导连接，纵向液晶波导与纵向波导本体通过纵向锥形渐变波导连接。由于液晶波导宽度（2微米）小于波导本体宽度（8微米），锥形渐变波导可有效减少模场转换过程中的损耗，确保光波传输的连续性。

旋转器对光波偏振态的控制原理如下：

1.      维持偏振态：当电开关断开时，电极未接通电源，液晶波导内不产生电场，液晶分子沿光波传输方向均匀排列，光波偏振态保持不变。

2.      旋转偏振态：当电开关接通时，电极产生电场，液晶分子沿光波传输方向扭转排列，从而改变光波偏振态。偏振态旋转角度可根据实际需求设定，优选90度旋转，以实现传输方向的切换。

为进一步优化控制效果，横向电极和纵向电极的间距沿液晶波导传输方向逐渐变化，使得液晶波导内产生电场强度渐变的电场。这种渐变电场可精准控制液晶分子排布的旋转距离和变化速度，在实现偏振态旋转的同时，最大限度降低光传输损耗。

三、光开关核心材料选型：平衡性能与成本

材料选型是光开关实现高性能的关键，广西科毅通过精准匹配材料特性，确保器件的稳定性、低损耗和易加工性。

（一）核心材料组合方案

方案一：横向液晶波导和纵向液晶波导采用双折射液晶材料（如E7液晶，主要成分为氧基联苯类化合物），横向波导和纵向波导本体采用双折射材料，转向波导采用与双折射材料任一折射率相匹配的匹配材料（如硅氧氮SiON，其折射率与E7液晶的e光折射率匹配）。包层材料选用低折射率材料，折射率低于双折射材料和匹配材料。

方案二：转向波导采用双折射材料（如金红石相二氧化钛TiO₂），横向波导和纵向波导本体采用与双折射材料折射率匹配的匹配材料（如碳化硅SiC），横向液晶波导和纵向液晶波导仍采用双折射液晶材料。包层材料选用空气，加工成本更低，且可进一步缩小器件尺寸。

（二）材料特性优势

1.      双折射液晶材料：具有良好的偏振态调控能力，响应速度快，可实现光波偏振态的精准切换，且材料成本适中，加工工艺成熟。

2.      匹配材料：与双折射材料折射率精准匹配，确保光波在不同波导间传输时的低损耗耦合，提升传输效率。

3.      低折射率包层材料：有效约束光波传输路径，减少泄漏损耗，且化学性质稳定，与其他材料兼容性好。

四、光开关两大结构版本：适配不同应用需求

（一）取向膜层版本

工作层增设下取向膜层和上取向膜层，下取向膜层设于下层包层与波导层之间，上取向膜层设于波导层与上绝缘层之间。取向膜层采用可让液晶分子保持垂直取向的材料，确保波导层中液晶分子的垂直取向分布，使器件具有稳定的折射率特性。

该版本光开关结构简单，可靠性高，开关时间可达1ms，适用于对响应速度要求适中、注重稳定性的应用场景。

图5 带取向膜层的光开关横截面示意图

（二）上下层工作电极版本

工作层增设上层工作电极，设于波导层与上绝缘层之间；光开关控制层增设下层工作电极，设于驱动电极层中，平面波导位于下层工作电极和上层工作电极之间。上下层工作电极通电后可在平面波导中产生电场，通过电场精准控制液晶分子的垂直取向分布。

该版本光开关响应速度更快，开关时间可达0.15ms，操作简便，适用于对响应速度要求较高的高频切换场景。

五、广西科毅光开关核心优势：赋能光通信行业升级

1.      结构紧凑，易集成：层状设计大幅缩小器件尺寸，可作为光子芯片的一部分进行单片集成，也可作为芯片集成于外围电路或光子回路中，解决传统器件体积大、难集成的痛点。

2.      低光传输损耗：通过锥形渐变波导、折射率匹配材料、渐变电场控制等多重设计，有效降低模场转换损耗、交叉损耗和泄漏损耗，提升光信号传输效率。

3.      响应速度快：两种结构版本开关时间分别低至1ms和0.15ms，可满足不同场景下的切换需求，适配高频数据传输。

4.      可靠性强：采用成熟的材料体系和工艺设计，金属防护层提升器件机械强度，绝缘材料确保电气隔离稳定性，抗干扰能力（鲁棒性）突出。

5.      成本可控：核心材料选用性价比高的成熟产品，加工工艺与现有半导体工艺兼容，规模化生产后可进一步降低成本。

作为专业的光开关生产销售商，广西科毅光通信科技有限公司始终以技术创新为核心，将该层状结构光开关技术转化为量产产品，为光通信网络、数据中心等场景提供高性能解决方案。

择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
