作为宽带光纤通讯系统的核心器件，光开关的性能直接影响网络传输效率与稳定性。广西科毅光通信（官网：www.coreray.cn）深耕光通信领域多年，基于光栅光阀（GLV）技术研发的MEMS 光开关，凭借高光学效率、快响应速度、长使用寿命等优势，成功突破传统光开关技术瓶颈，成为光通信网络升级的核心支撑器件。本文将从技术原理、特性解析、设计仿真等维度，带您全面了解这一创新光通信技术。

一、MEMS 光开关的行业痛点与 GLV 技术突破

在光网络系统中，光开关承担着光信号选择性路由的关键作用。传统微镜式MEMS光开关存在开关时间长（约5ms）、易磨损、寿命短等问题，严重制约了光通信网络的高效运行。

而光栅光阀（GLV）作为一种基于MEMS工艺的微型反射式相位光栅器件，已在投影机、计算机直接制版机等领域验证了其核心优势：

1.      光学效率高、插入损耗低，信号传输损耗更小

2.      响应速度快，对 1MHz 方波脉冲的响应时间可低至 20ns

3.      稳定性极强，单个器件可承受 6×10¹² 次开关周期

4.      无机械摩擦设计，彻底解决传统光开关磨损难题

广西科毅光通信将GLV技术创新性应用于光开关研发，推出 MEMS 1×2光开关，完美适配光纤通信、数据中心等场景的高效传输需求。

二、光栅光阀 MEMS 光开关工作原理

GLV-MEMS光开关采用CMOS材料与MEMS工艺加工而成，核心结构由偶数个平行排列的可动辐条与固定辐条组成，基底为硅材质，可动辐条采用具有高张力的 S₃N₄材料，表面镀铝膜以保证高反射率与电导率，辐条与基底间预留微小空气间隙。

图1 光栅光阀结构

1. 未通电状态（反射模式）

当光开关未通电时，所有辐条处于同一平面，形成完整的平面镜结构。入射光经铝膜表面反射后，沿固定路径传输，此时光开关实现光路的直接导通（对应输出光纤 1）。正入射设计让反射光仅含单一偏振光波，既简化了光路设计，又保证了高反射率，有效降低插入损耗。

2. 通电状态（衍射模式）

通电后，可动辐条在静电力作用下下降，与固定辐条形成高度差，构成反射型衍射光栅。当单色光照射时，会产生特定方向的衍射光，通过预设接收装置（输出光纤 2）实现光路切换，完成 1×2 光路的精准路由。

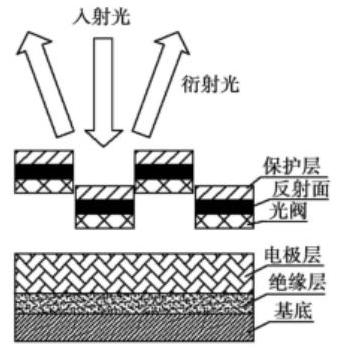

图2 GLV通电时的工作状态

三、GLV-MEMS光开关光学特性解析

光开关的光学性能直接决定传输质量，广西科毅光通信通过精准的光学设计，让GLV光开关在反射与衍射模式下均表现出优异特性。

1. 未通电时的反射特性

根据菲涅耳公式与折射定律，未通电时的GLV相当于高反射率平面镜。通过优化铝膜材质与辐条平整度，光开关在1.55μm（光纤通信常用单模光波长）正入射时，反射率大幅提升，插入损耗控制在极低水平，满足长距离传输需求。

2. 通电时的衍射特性

通电后形成的衍射光栅，其衍射效率与光程差、相位差直接相关。通过标量衍射理论推导，衍射效率计算公式如下：

η=2R [(sinα/α)(sinNβ/sinβ)]²(1+cosδ)

（其中R为铝膜反射率，α为单缝相位差β为间隔单缝相位差，N为辐条数目）

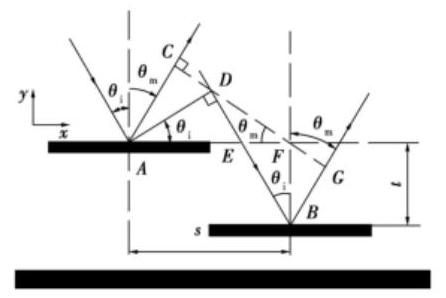

图2 GLV通电时的光学模型

经仿真验证，当可动辐条下降131.8nm时，1级衍射效率可达50%，完全满足光信号高效传输的行业标准。

四、结构设计与仿真优化

GLV-MEMS光开关的设计需融合力学、电学、光学等多学科知识，广西科毅光通信采用Furlani提出的平行平板电容模型算法，结合CoventorWare软件进行精准仿真，大幅提升设计效率与参数精度。

1. 核心仿真模型

以平行平板电容模型为基础，可动辐条等效为弹性电容体，通过求解非线性四阶力学方程，精准计算辐条在静电力作用下的位移量与驱动电压关系：

F (y)=KₑU²/[ε₀f+ε(h-y)]²

（其中 Kₑ为电容系数，U为驱动电压，ε₀为自由空间介电常数，h为辐条初始间距，y为位移量）

图4 平行板电容模型

2. 关键参数优化

针对 1.55μm 通信波长，经多次仿真优化，确定核心参数如下：

5.      条带长度 L：100μm

6.      条带宽度 w：41μm

7.      条带厚度：125nm

8.      辐条与衬底间距：780nm

9.      辐条数目 N：4

3. 仿真结果验证

10.    衍射效率：如图5所示，可动辐条偏移量 131.8nm 时，1级衍射效率达50%，处于行业领先水平；

11.    驱动电压：如图6所示，驱动电压仅需25V 左右，属于低功耗设计，适配各类光通信设备；

12.    开关时间：通过保守计算，开关时间为150μs，实际应用中因电容变化影响，响应速度更快，达到微秒级标准。

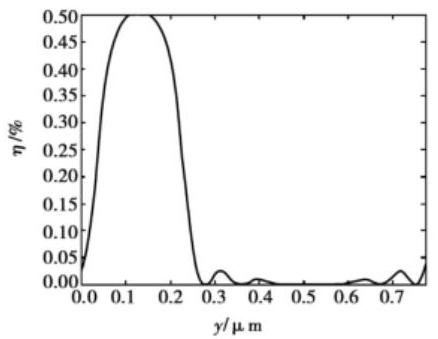

图5 1级衍射效率随偏移量v的变化

图6 辐条的电压U随偏移量y的变化

4. 最终产品结构

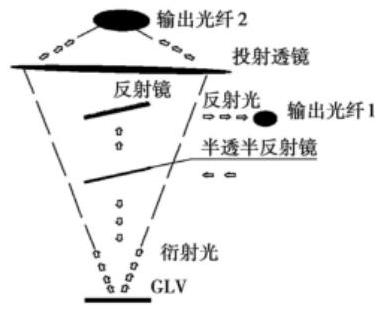

光开关整体结构如图7所示，通过投射透镜、半透半反射镜、GLV核心组件的精准搭配，实现光路的稳定切换。未通电时光信号从输出光纤1输出，通电后从输出光纤2输出，切换过程无机械磨损，使用寿命大幅延长。

图7 光开关结构示意图

五、应用场景与技术展望

1. 核心应用场景

13.    宽带光纤通信网络：适配长距离、高带宽传输需求，提升网络路由灵活性；

14.    数据中心：满足海量数据快速交换需求，降低延迟与能耗；

15.    光通信测试设备：精准切换光路，保障测试精度与效率；

16.    高清投影与制版设备：延续GLV技术优势，拓展多领域应用。

2. 技术升级方向

广西科毅光通信将持续优化 GLV-MEMS光开关技术，重点突破驱动电路集成、多通道扩展（如 1×N、N×N 型光开关）等关键难题，同时通过实际样品测试，进一步验证开关时间与稳定性，为光通信行业提供更高效、可靠的核心器件。
