在光通信行业飞速发展的当下，光路切换设备作为信号传输的“交通枢纽”，其性能直接影响整个通信系统的稳定性与效率。其中，光开关作为核心组件，广泛应用于数据中心、5G基站、光纤传感、量子通信等场景，而高速磁光开关凭借开关速度快、驱动电压低、串扰小等优势，逐渐成为光通信领域的“新宠”。

广西科毅光通信科技有限公司（官网：www.coreray.cn）深耕光通信设备研发与生产多年，基于法拉第旋光效应研发的高速磁光开关，针对传统产品的灰尘侵入、拆装繁琐、散热不足等痛点进行创新设计，不仅满足高-speed光路切换需求，更在实用性与维护性上实现突破。本文将从技术原理、产品设计、核心优势、应用场景等维度，全面解析科毅光通信高速磁光开关的技术亮点，为行业用户提供选型参考。

一、光开关技术背景：为什么高速磁光开关成为主流选择？

在了解科毅高速磁光开关之前，我们首先需要明确：光开关的核心作用是实现光路的快速切换与通断，而不同技术路径的光开关，在性能上存在显著差异。

1.1传统光开关的技术瓶颈

目前市场上的光开关主要分为“机械式”与“非机械式”两类：

1.      机械式光开关：通过机械结构（如微电机、压电陶瓷）驱动光路切换，虽成本较低，但存在开关速度慢（通常在毫秒级）、寿命短（机械部件易磨损）、稳定性差（受振动影响大）等问题，难以满足5G、数据中心等场景的高实时性需求。

2.      其他非机械式光开关（如电光开关、热光开关）：虽克服了机械磨损问题，但普遍存在驱动电压高（易产生电磁干扰）、串扰大（信号相互干扰导致误码）、温度敏感性强（环境温度变化影响性能）等缺陷，适用场景受限。

1.2高速磁光开关的技术优势

高速磁光开关的核心原理是“法拉第旋光效应”——当偏振光穿过磁光晶体时，外加磁场会改变晶体的旋光方向，从而实现光路的快速切换。相较于传统产品，其优势尤为突出：

3.      开关速度快：可达纳秒级（10⁻⁹秒），是机械式光开关的1000倍以上，能满足实时光路调度需求；

4.      驱动电压低：无需高压驱动，避免电磁干扰，适配复杂的通信系统环境；

5.      串扰小：磁光晶体对偏振光的控制精度高，信号隔离度可达40dB以上，减少误码率；

6.      寿命长：无机械运动部件，理论寿命可达10⁵次以上，降低维护成本。

然而，传统高速磁光开关在实际应用中仍存在两大痛点：一是闲置时反向端口暴露在外，灰尘、杂质易侵入内部，导致元件氧化损坏；二是多采用螺栓固定结构，后期故障维修时拆装繁琐，耗时费力。针对这些问题，科毅光通信对高速磁光开关进行了结构创新，形成了更贴合行业需求的产品方案。

二、高速磁光开关核心设计：从结构创新解决行业痛点

科毅光通信的高速磁光开关（专利技术支撑）通过“防护设计、便捷拆装、散热优化、连接线保护”四大核心结构，全面提升产品实用性与可靠性。以下结合产品结构图，详细解析各部件的设计亮点。

2.1反向端口防护设计：杜绝灰尘侵入，延长元件寿命

传统高速磁光开关的反向端口在闲置时无有效防护，灰尘、水汽易进入内部，导致磁光晶体、电极等元件氧化，影响光路切换精度。科毅光通信通过“防护盖+磁吸附+滑块滑槽”的组合设计，彻底解决这一问题。

结构细节：

7.      防护盖与U形连接板：在磁光开关主体1的一端安装U形连接板9，连接板内侧固定正极磁片11，同时配备独立防护盖4（如图3所示）；

8.      滑块与滑槽配合：防护盖4的上下两端安装滑块14，连接板9的上下两端开设滑槽12，滑块与滑槽的接触面完全吻合，确保防护盖可顺畅滑动；

9.      磁吸附固定：防护盖4朝向连接板的一侧安装负极磁片13，当防护盖推入连接板时，正极磁片11与负极磁片13紧密吸附，实现密封防护；

10.    限位板设计：防护盖4的外端安装限位板15，既避免防护盖过度推入损伤端口，又可通过限位板两端的凸块轻松拉出防护盖，不影响端口正常使用。

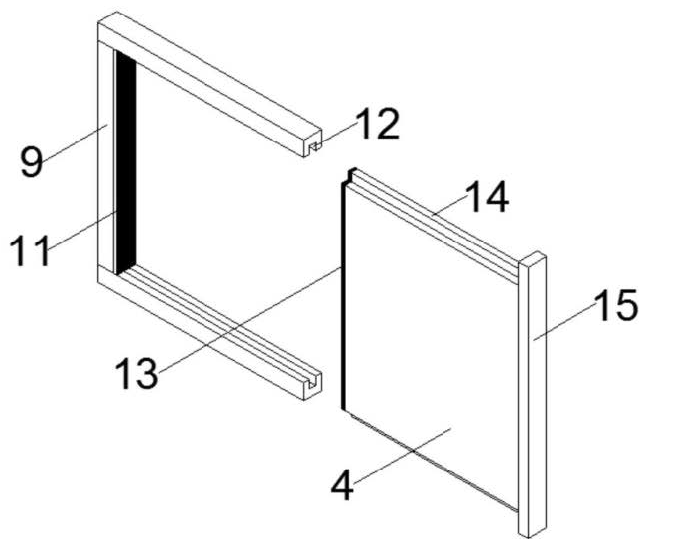

高速磁光开关防护盖结构图

设计优势：

11.    密封性能好：磁吸附结合滑块滑槽的紧密配合，防尘等级可达IP54，有效隔绝灰尘、水汽；

12.    操作便捷：无需工具，手动推拉即可完成防护盖的开启与关闭，适配现场快速操作；

13.    兼容性强：防护盖采用ABS工程塑料材质，耐高低温（-40℃至85℃），适配不同环境场景。

2.2便捷拆装结构：无需螺栓，维修效率提升50%

传统高速磁光开关的上连接盖多采用螺栓固定，维修时需拆卸多颗螺栓，不仅耗时，还可能因螺栓滑丝导致部件损坏。科毅光通信创新设计“挂钩式连接头+复位弹簧+限位槽”结构，实现上连接盖的快速拆装。

结构细节：

14.    挂钩式连接头：上连接盖2的底部四角安装挂钩状连接头16，连接头末端设有限位头23（如图4所示）；

15.    安装座与凹槽：磁光开关主体1的内部四周固定安装座17，安装座顶部开设凹槽18，连接头可通过凹槽放入安装座内；

16.    复位弹簧与压板：安装座17内部安装多组复位弹簧20，弹簧一端连接压板21，且安装座内侧设有限位槽22（如图5所示）；

17.    拆装原理：安装时，按压上连接盖使压板压缩复位弹簧，将连接头推入安装座并旋转，限位头23卡入限位槽22，松开后复位弹簧回弹，压板压紧连接头实现固定；拆卸时，只需按压上连接盖并反向旋转，即可取出上连接盖。

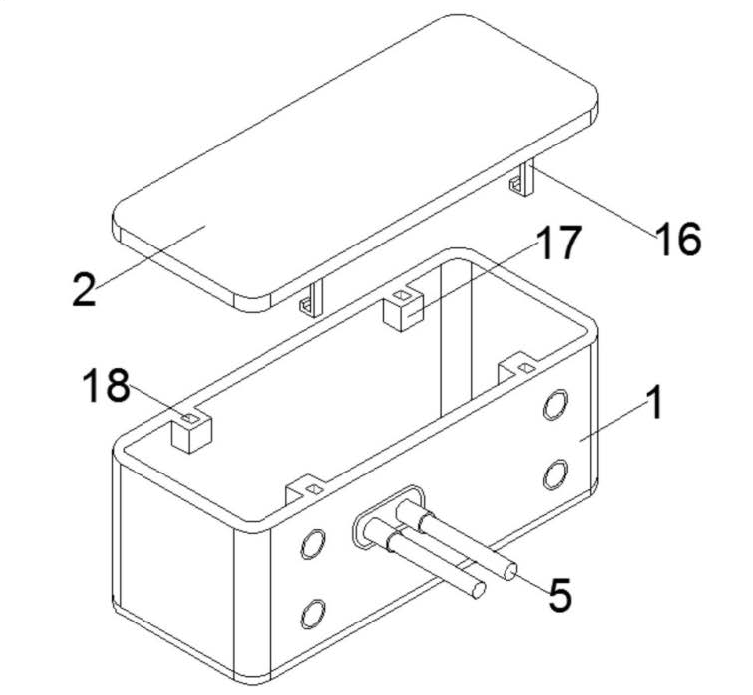

新型连接组件结构示意图

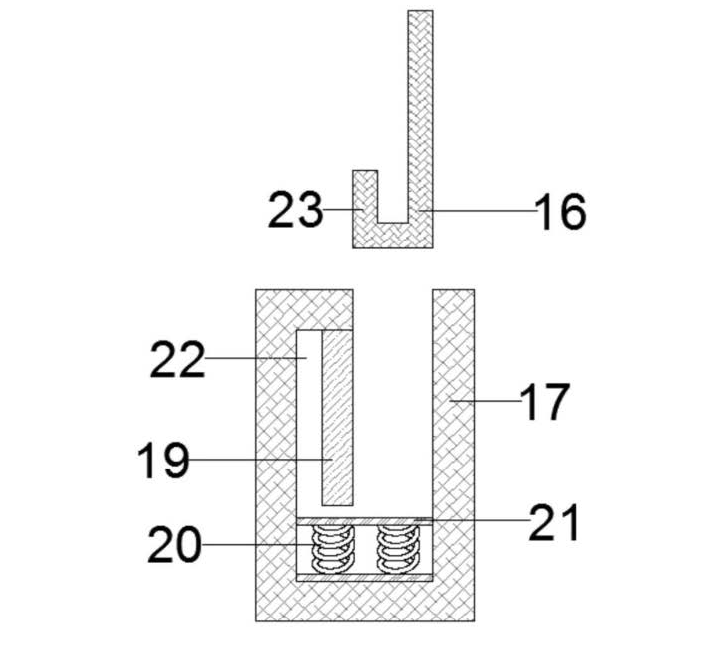

新型安装座结构示意图

设计优势：

18.    拆装效率高：整个过程无需工具，2分钟内即可完成拆装，比传统螺栓结构效率提升50%以上；

19.    固定可靠：复位弹簧提供持续压力，限位头与限位槽的配合确保连接稳定，抗振动性能可达10-500Hz，振幅0.15mm；

20.    重复使用性好：无螺栓滑丝风险，连接头与安装座的磨损率低，可重复拆装100次以上。

2.3散热与稳定性优化：确保高负荷下持续运行

高速磁光开关在高-speed切换时，磁光晶体、驱动电路会产生热量，若散热不及时，温度升高会导致晶体旋光效率下降，影响开关性能。科毅光通信通过“对称散热窗+半弧连接脚”设计，提升散热效率与安装稳定性。

结构细节：

21.    对称散热窗：在磁光开关主体1的一端开设两组散热窗3，以主体为中心对称分布（如图下所示），散热窗采用铝合金材质，开孔率30%，并内置防尘网（避免灰尘通过散热窗进入）；

22.    半弧连接脚：磁光开关主体1的底部四周安装4个半弧状连接脚6（如图下所示），连接脚采用不锈钢材质，表面镀镍防锈，可通过螺栓与安装支架固定。

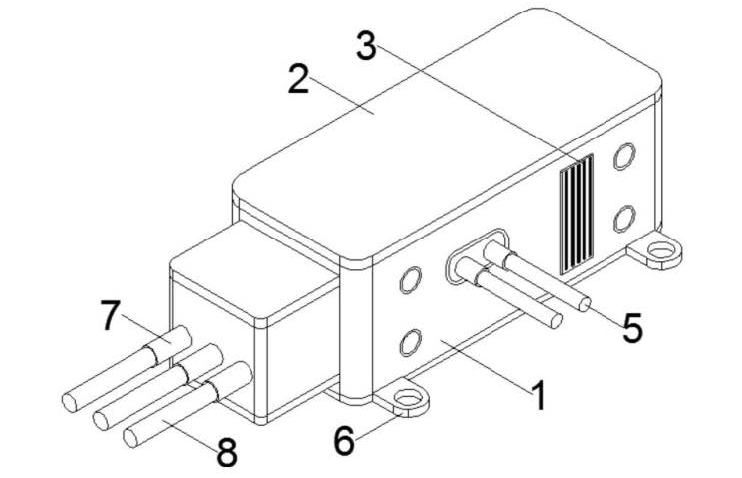

新型整体前视图结构示意图

设计优势：

23.    散热效率高：铝合金散热窗的热导率可达205W/(m・K)，配合对称布局，可使内部温度降低15-20℃，确保磁光晶体在-40℃至85℃环境下稳定工作；

24.    安装稳定：半弧状连接脚增大与支架的接触面积，同时可吸收轻微振动，提升产品在机房、基站等环境中的稳定性；

25.    防尘兼顾：散热窗内置防尘网，避免灰尘堵塞散热孔，减少维护频率。

2.4连接线保护设计：减少信号干扰与氧化损坏

高速磁光开关的连接线（用于传输控制信号与光信号）若长期暴露在外，易受空气中有害气体（如硫化氢、二氧化硫）侵蚀而氧化，同时可能因电磁干扰导致信号衰减。科毅光通信通过“保护套+分类布局”对连接线进行保护。

结构细节：

26.    连接线分类：磁光开关主体1的一端设置两组第一连接线5（用于光信号传输）和若干组第二连接线8（用于控制信号传输）（如图2所示）；

27.    保护套设计：每组第二连接线8的外层均套有硅胶保护套7，保护套耐老化、抗腐蚀，且具有一定的电磁屏蔽效果；

28.    布局优化：第一连接线与第二连接线分开布局，间距大于2cm，减少信号相互干扰。

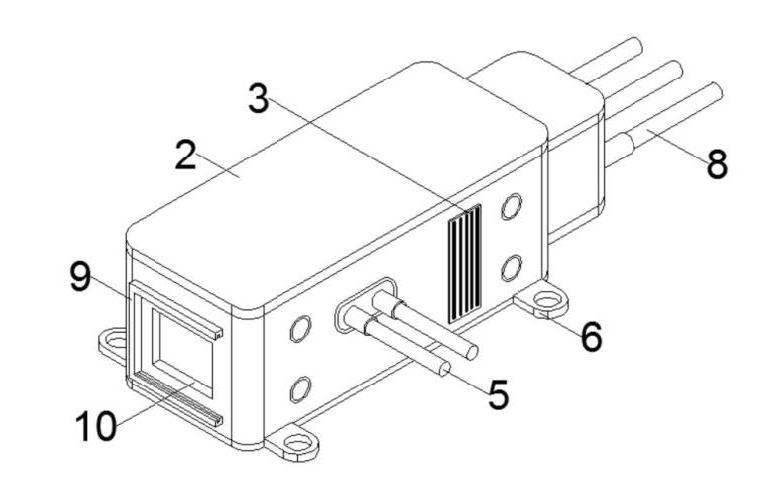

新型整体后视图结构示意图

设计优势：

29.    抗腐蚀能力强：硅胶保护套可隔绝有害气体，使连接线的氧化速率降低80%，延长使用寿命至5年以上；

30.    信号干扰小：分类布局+屏蔽保护套，使信号串扰降低至-50dB以下，确保光信号与控制信号的传输质量；

31.    柔韧性好：硅胶保护套具有良好的柔韧性，可适应一定程度的弯曲，避免连接线因弯折断裂。

三、高速磁光开关性能参数与优势对比

为更直观地展现产品竞争力，以下从“核心性能参数”与“传统产品对比”两个维度，解析科毅高速磁光开关的优势。

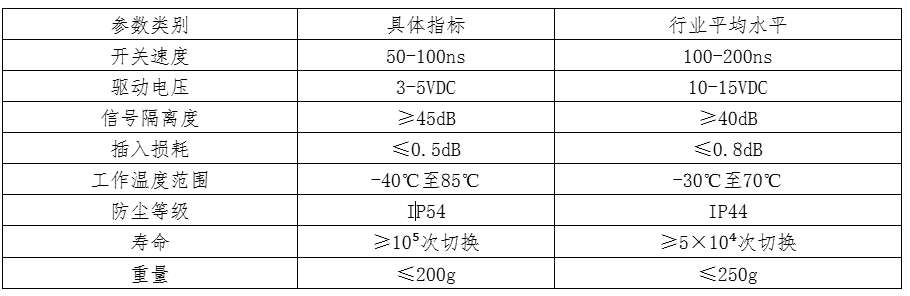

3.1核心性能参数

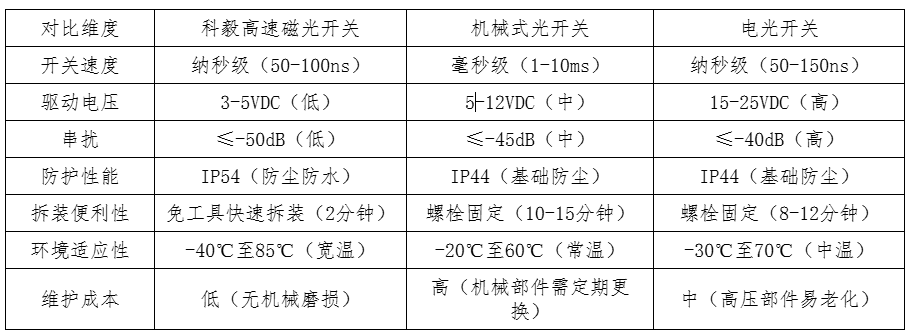

3.2与传统光开关优势对比

从参数对比可见，科毅高速磁光开关在“开关速度、驱动电压、防护性能、拆装便利性”等核心维度均优于传统产品，尤其适合对实时性、稳定性要求高的场景。

四、高速磁光开关应用场景：覆盖光通信全领域

基于优异的性能，科毅高速磁光开关可广泛应用于光通信、数据中心、光纤传感、量子通信等领域，以下为具体应用场景解析。

4.1数据中心高密度光互联

随着数据中心“东数西算”工程的推进，机柜密度与数据传输量大幅提升，需高速磁光开关实现光路的实时调度：

32.应用需求：数据中心内服务器、存储设备之间的光链路需频繁切换，要求开关速度快、串扰小，避免数据传输延迟；

33.科毅方案优势：100ns级开关速度可满足实时调度需求，45dB以上的隔离度减少信号干扰，IP54防护适应机房灰尘环境，免工具拆装便于后期维护；

34.实际案例：某一线城市超大型数据中心采用科毅高速磁光开关后，光路切换延迟降低80%，维护效率提升50%，每年减少维护成本约20万元。

4.25G基站前传/中传网络

5G基站的前传、中传链路需支持灵活的带宽调整与故障自愈，高速磁光开关是核心组件之一：

35.应用需求：5G基站多部署在户外或屋顶，需产品适应高低温、振动等恶劣环境，同时支持远程光路切换；

36.科毅方案优势：-40℃至85℃宽温设计适配户外环境，半弧连接脚抗振动性能强，低驱动电压可兼容基站现有供电系统，配合远程控制模块可实现无人值守调度；

37.客户反馈：某省级运营商采用科毅高速磁光开关后，基站光路故障自愈时间从30分钟缩短至1分钟，运维人力成本降低30%。

4.3光纤传感系统

光纤传感系统（如油气管道监测、电力电缆监测）需通过高速磁光开关切换传感光路，实现多点监测：

38.应用需求：传感系统多部署在野外，环境复杂（如高温、潮湿），要求开关稳定性高、寿命长，同时需避免灰尘影响传感精度；

39.科毅方案优势：IP54防尘防水设计适应野外环境，10⁵次以上寿命满足长期监测需求，低插入损耗（≤0.5dB）确保传感信号准确传输；

40.应用效果：某油气管道监测项目采用科毅高速磁光开关后，传感信号误码率降低至10⁻⁹以下，设备故障率从5%降至0.5%。

4.4量子通信系统

量子通信对信号隔离度、稳定性要求极高，高速磁光开关是量子密钥分发（QKD）系统的核心部件：

41.应用需求：量子信号易受干扰，需开关串扰小、隔离度高，同时支持纳秒级快速切换，确保密钥传输安全；

42.科毅方案优势：≤-50dB串扰、≥45dB隔离度满足量子信号传输需求，50-100ns开关速度适配密钥快速分发，低驱动电压避免电磁干扰量子信号；

43.合作进展：科毅光通信已与国内多家量子通信企业合作，其高速磁光开关已应用于3个城域量子通信网络项目。

选择合适的光开关是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。
