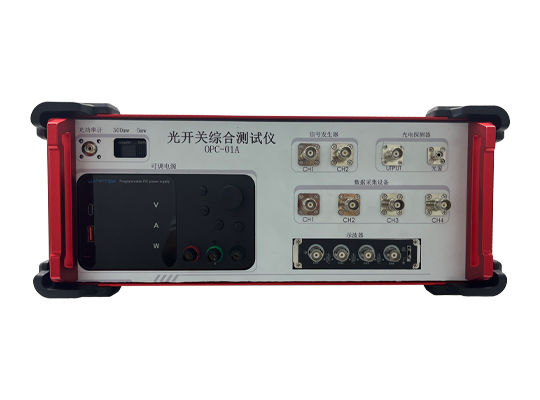

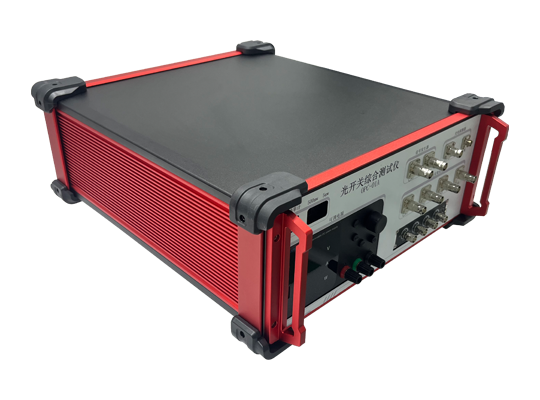

OPC-01A 光开关综合测试仪

  产品概述

   本产品是OPC-01A光开关综合测试仪，通过内置的测试设备实现光开关的切换时间、插入损耗等指标的测试。

 主要技术指标

1、电源

1）电压范围：0～12V；

2）电流范围：≥1A；

3）供电路数：1路；

4）工作模式：包含恒压模式输出电流可调。

2、信号发生器

1）波形：包含方波、正弦波等；

2）频率范围：

DC～25MHz（正弦波）；

DC～1MHz（方波）；

3）输出端口类型：BNC。

3、示波器

1）带宽：≥100MHz；

2）采样率：1GSa/s；

3）存储深度：64k；

4）端口类型：BNC；

5）通道数量：≥2。

4、数采设备

1）支持四路电压输入；

2）端口类型：BNC；

3）可进行长时间数据采集，数据可导出。

5、PD光电探测器

1）光输入端口类型：可拆卸FC口；

2）电输出端口类型：BNC；

3）内置独立，可通过BNC电缆连接到示波器或数采。

6、光功率计

索雷博表头PM100USB，探头S130C。

7、其他要求

1）机箱尺寸：3U机箱；

2）供电电压:220V;

3）程控接口：USB。

使用方法

1.   电源使用方法

TPS系列产品是一款三窗口四位显示高精度开关型直流稳压电源，可同时显示电压、电流、功率。产品广泛用于手机维修、电脑维修、学校和生产线的使用，其输出电压和输出电流均可在0和标称值之间连续可调。电源的稳定度和纹波系数都非常好，具有完美的短路保护电路。

辅助带有USB-A/Type-C快充输出功能。

其体积小、设计美观、操作便捷，可以满负荷长时间工作，深受广大用户喜爱。

l  参数规格

l  工作要求：

1.交流输入：

请先确定本机器允许输入的交流电压。

AC 230V ±10% 或者 AC 115V ±10%

警告：交流电压输入错误，会造成机器的严重损坏。

请确定机器所要求的输入电压值。

2.请勿在环境温度超过40℃的地方使用，排风扇位于仪器后部，应留有足够的空间利于散热。

3.正负极输出接线端子需要正确连接，并接触良好，否则连接处会发热损坏机器。

l  操作说明

电源输出模式均分为两种：恒压输出（C.V）和恒流输出（C.C）。输出模式由用户设定的电压值和电流值以及用户所接的负载决定。电源输出的电压值或电流值不会超过用户所设定的电压值和电流值。

恒压模式下，输出的电压值等于用户设定的电压值。

恒流模式下，输出的电流值等于用户设定的电流值。

l  电压调节

1.按压 电压/电流切换设置按键（11），将当前设置切换到电压设置，电压显示LED将会闪烁。旋转调节旋钮至所需电压值即可。

2.调节电压时，按压调节旋钮可移动字符位置。

l  电流调节

当用户需要调节限制电流输出时：

1.按压 电压/电流切换设置按键（11），将当前设置切换到电流设置，电流显示LED将会闪烁。旋转调节旋钮至所需电流值即可。

2.调节电流时，按压调节旋钮可移动字符位置。

例如：

电压值设定为5V，电流值设定为5A
操作步骤：

1. 打开电源开关

2. 将电压调节旋钮调节至5V

3. 将电流调节旋钮调节至5A

4. 连接负载即可使用。

注意
在实际的CV操作中，如果负载阻值减小导致输出电流增加到设定的电流值时，电源将自动切换到CC模式，当负载阻值继续减小时，电流将保持在电流设定值，电压则按比例下降（I=V/R）。此时加大负载阻值或提高电流设定值则可恢复CV输出状态。

l  短路报警
本机器具有短路报警中断输出功能（OCP）。

使用方法：

1. 按压OCP按键，即打开此功能，指示灯将会亮起。此时当输出发生短路（过流）时，机器将停止输出，并发出蜂鸣声和OCP字符提示。当输出短路解除后，按压OUT按键可恢复输出。

2. 再次按压OCP按键，即可关闭此功能，指示灯将会熄灭。此时当输出发生短路（过流）时，机器将按用户当前所设置的最大电流值输出。

3. 机器判断是否输出短路，是根据输出电流是否大于用户所设置的电流。所以此功能下机器不能用于恒流模式工作。

l  USB快充功能
本机支持USB-A/Tpye-C快速充电功能，内置快充协议识别芯片，输出功率高达18W。可为具有快充功能的手机、PAD、充电宝等设备提供快速充电。按所充设备快充协议自动调整输出电压和电流。当不具备快充功能的电子设备使用时，将按标准5V提供充电。

支持快充协议有：
高通 QC2.0、QC3.0、APPLE、华为FCP、SCP 三星AFC 等多种快充协议

l  恒压/恒流特性：

该系列电源的工作特性为恒压/恒流自动转换型，它能随负载的变化在恒压恒流状态之间自动转变，恒压与恒流方式之间的交点称为转换点。例如，如果负载使电源工作于恒压方式，则输出恒定电压。随着负载的增大，输出电压会一直保持稳定，输出电流则增加。当电流值达到设定的限流值时，电源将自动转换到恒流模式。输出电流保持稳定，输出电压随着负载的进一步增加而成比例减少。恒压与恒流的转换由前面板的LED指示。恒压时CV指示灯亮，恒流时CC指示灯亮。

2.   光功率计使用方法

功率计在设备内部独立运行，单独的USB口。使用方法参见索雷博PM100USB，探头S130C 的使用及软件。

3.   光电检测设备使用方法

通过将450nm-1100nm波长范围的光源接入FC/APC法兰光窗接口，输入给内部传感器，后将输出OUTPUT接到示波器的检测通道或者采集卡的采集通达中，可以通过上位机在示波器或者采集卡的软件中检测光源的信号变化。
