在高速光通信系统中，光模块的插拔精度与连接稳定性直接影响整个系统的性能表现。一项创新的内嵌式设计，正悄然改变着光模块的组装与使用体验。
当下，随着数据中心与云计算对高速率通信需求的激增，100G、200G乃至400G光模块已成为行业标配。然而，传统光模块在结构设计中长期存在一些痛点：
光接口与外部光纤连接器对准精度不足、插拔困难、易产生电磁泄漏，尤其是在高密度、高集成度的应用场景中，这些问题更为凸显。
一种内嵌式光模块，通过巧妙的机械与光学结构设计，有效解决了上述问题。
该内嵌式光模块主要由主体、光口活动块、卡板与卡槽系统、光器件、光接口及电路板等核心部件组成。
主体与光口活动块之间采用卡板与卡槽的滑动连接方式，这不仅保证了二者的稳定固定，还预留了一定的间隙空间。
这种“微动关节”设计，是本次创新的关键所在。卡板正面设有卡齿，对应卡槽内壁开有卡孔，二者啮合后可实现锁定，同时允许光口活动块在一定范围内灵活微调。

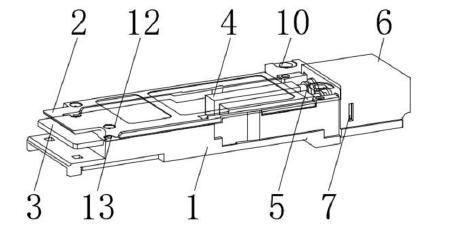

图1：内嵌式光模块立体结构示意图
光口活动块左侧开有多个光孔，每个光孔内滑动连接一个光接口。所有光接口左端共同固定于同一个光器件上，而光器件则与电路板硬连接固定。
这种设计实现了光接口与光器件之间的直接刚性连接，避免了传统光纤跳接引入的损耗与不稳定性。
在精密制造中，公差不可避免。传统光模块因光接口与外壳位置固定，一旦存在组装公差，就容易导致与外部连接器插拔不畅、对准偏差甚至信号泄漏。
本设计通过 “卡板-卡槽”间隙系统，将制造公差转化为可调节的位置公差。
当外部光纤连接器插入时，光口活动块可在微小范围内自适应移动，引导连接器顺畅对接，显著降低插拔力，避免因强行插拔导致的光口损伤。
光接口表面还设置有密封环，在插入光孔时既能确保光学对准，也能防止灰尘和杂质侵入，提升接口的长期可靠性。

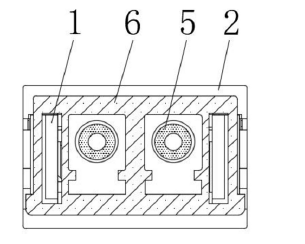

图2：光口活动块右视剖面结构
在高速光模块中，信号完整性至关重要。传统方案中，光器件与电路板常通过软板焊接连接，但随着速率提升、焊盘增多、间距缩小，焊接可靠性与信号一致性面临挑战。
该专利采用电路板与光器件直接硬连接的方式，光接口与光器件也为刚性固定。这种架构减少了中间连接环节，有利于保持高速信号质量，同时提高了模块的整体机械强度。
电路板通过其表面开设的定位槽，与主体上通过第二安装孔固定的螺钉配合，实现精准定位与紧固，确保内部组件在振动或插拔中不会发生位移。

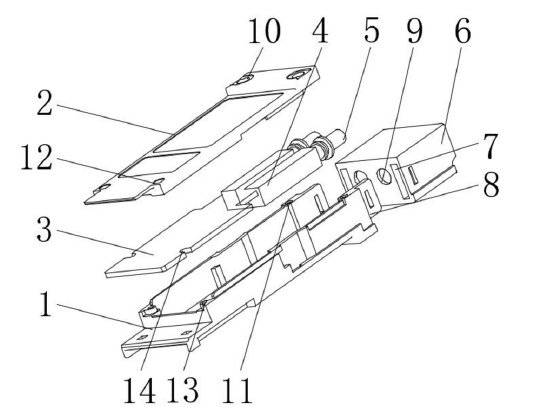

图3：光模块立体分解结构示意图
该光模块的组装流程清晰，体现了良好的模块化设计思想。首先，将已固定好的电路板、光器件及光接口整体放入主体内腔，利用内壁形状进行预定位。
随后盖上盖板，通过第一安装孔与第一螺孔进行主固定。第二安装孔与第二螺孔的螺钉在紧固时，会穿过电路板上的定位槽，从而对电路板形成双重定位与夹持。
这种设计不仅使组装过程简单高效，也便于日后维护。如需更换光器件或电路板，只需卸下盖板即可进行操作，无需破坏整体结构。
光口活动块与主体在通过卡板卡槽初步固定后，还可根据实际应用需要，选择焊接、粘接、铆接等方式进行二次加固，提升了设计灵活性。
对于光开关生产商与系统集成商而言，该内嵌式光模块设计具有多重实用价值。
光开关设备通常需要集成多个光模块，并在不同通道间进行快速切换。模块插拔的便捷性与接口的长期稳定性，直接影响系统的部署效率和运维成本。
该模块的自适应对准特性，能够显著降低系统集成时的调试难度，尤其适用于高密度机架式光开关设备。
其良好的电磁屏蔽与密封设计，也有助于提升整个光开关系统的信号纯净度与环境适应性。
当最后一个卡齿滑入卡孔，发出轻微的“咔嗒”声，光口活动块与主体之间的微妙间隙已然定格。这不足毫米的游隙，却承载着制造公差与使用精度的全部智慧。

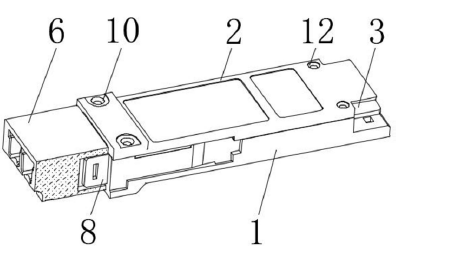

图4：内嵌式光模块立体剖面结构
这项内嵌式设计，光模块不再是一个僵硬封闭的盒子，而是具备了柔性对接能力的智能接口。它像一位默契的舞伴，能在连接瞬间进行细微调整，确保每一次插拔都精准而流畅。
从实验室图纸，到机柜中稳定运行的光信号枢纽，创新往往就藏在这些看不见的细节里。在高速光网络的世界里，可靠连接永远是第一生产力。
