2026-01-09
在光通信、激光加工、科研实验等多个领域，激光功率的精准测试与调节是保障设备安全、实验数据准确的核心环节。无论是光通信系统中的信号校准，还是工业生产中的激光加工工艺优化，亦或是科研机构的激光特性研究，都离不开激光衰减器这一关键设备——它能有效降低激光功率，避免高功率激光对测试仪器造成不可逆损坏。但传统激光衰减器普遍存在调节繁琐、更换频繁、测试效率低下等问题，严重影响了工作进度。今天为大家详细介绍一款打破传统局限产品——可调式激光衰减器，带您了解它如何通过独特设计与核心技术，成为激光测试领域的高效解决方案。
激光技术的广泛应用，让激光功率测试成为常态化工作。无论是光通信设备中的激光发射器，还是工业用高功率激光器，其输出功率往往远超测试仪器（如激光功率计）的承受范围。如果直接将激光光束投射到测试仪器上，不仅会导致仪器传感器烧毁、精度下降，还可能引发安全隐患。因此，激光衰减器作为光路中的“功率调节器”，其核心作用就是通过合理衰减激光功率，在保障测试仪器安全的前提下，确保测试数据的准确性与可靠性，这也是光通信测试、激光应用研发等工作的基础前提。
在可调式激光衰减器出现之前，市场上主流的激光衰减器多为固定衰减系数产品。这类产品在实际使用中存在诸多痛点：
• 操作繁琐：测试不同功率范围的激光时，需要频繁更换不同衰减系数的衰减器，拆卸、安装过程耗时费力；
• 测试效率低：频繁更换设备导致测试中断，延长了整体测试周期，尤其在批量测试或连续实验中，效率低下的问题更为突出；
• 可调范围窄：单台设备仅能提供固定衰减倍数，无法满足多档位、宽范围的衰减需求，需要配备多台不同规格的产品，增加了采购成本与存放空间；
• 兼容性差：不同品牌、型号的衰减器接口不统一，更换时需重新调试光路，进一步影响测试精度与效率。
这些问题不仅浪费了实验人员的时间与精力，也制约了激光相关领域的工作推进。因此，一款能够实现快速调节、宽范围适配、操作便捷的可调式激光衰减器，成为市场迫切需求。
二、可调式激光衰减器：产品结构与设计亮点
广西科毅光通信推出的可调式激光衰减器，基于先进的机械结构设计与光学原理，实现了多档位精准调节。其核心结构主要包括底座、转轴、第一转轮、第二转轮及衰减片，具体设计如下：

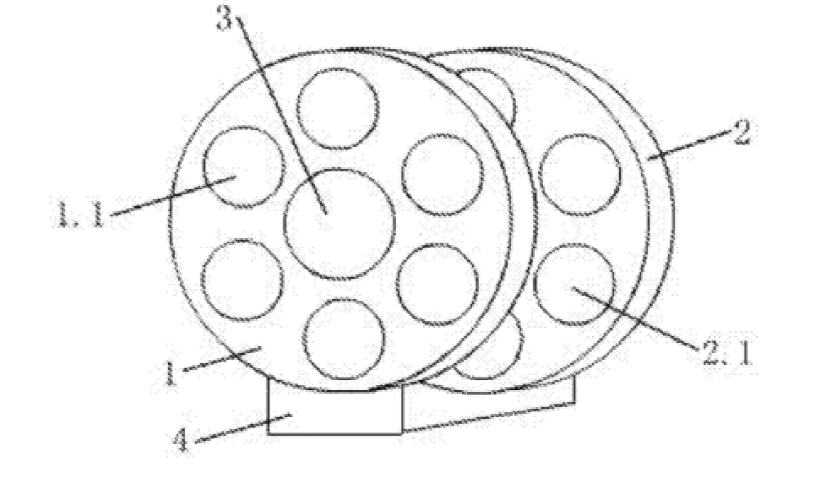

图1 可调式激光衰减器结构示意图
• 底座：作为整个设备的支撑基础，采用高强度耐磨材料制成，确保设备放置稳定，避免测试过程中因震动影响光路精度；
• 转轴：贯穿于底座与两个转轮之间，采用高精度轴承设计，转动顺畅且定位精准，可实现转轮的灵活调节与固定；
• 第一转轮与第二转轮：两个转轮通过转轴相隔安装，间距经过光学优化，确保激光光束能够稳定穿透。每个转轮上均设置有6个均匀分布的衰减片安装孔，用于固定不同规格的衰减片；
• 衰减片：分为第一衰减片（安装于第一转轮）与第二衰减片（安装于第二转轮），采用高品质光学材料制成，透光率稳定，衰减性能优异。

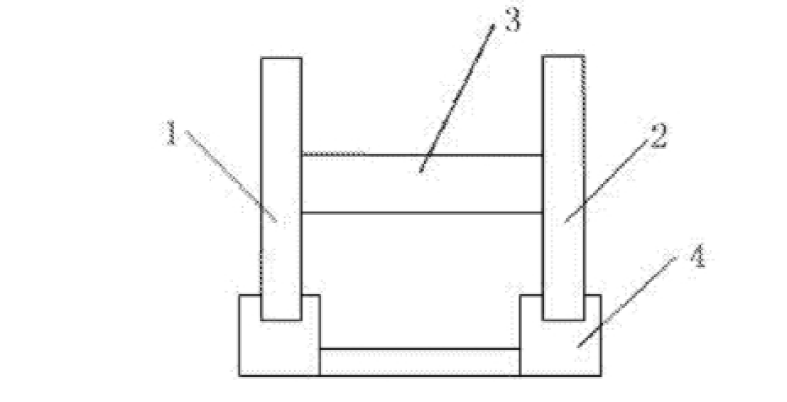

图2 可调式激光衰减器侧视图
可调式激光衰减器的核心创新点之一，在于采用了梯度透光率衰减片设计。其中：
• 第一转轮：安装5片激光衰减片，留有1个通孔（无衰减片），5片衰减片分别具备不同的透光率，覆盖从低到高的梯度范围；
• 第二转轮：安装4片激光衰减片，留有2个通孔，4片衰减片同样具备梯度透光率，且与第一转轮的衰减片规格形成互补。
这种梯度设计的优势在于，通过转动两个转轮，可实现不同透光率衰减片的任意组合，从而产生多样化的衰减倍数。相比传统固定衰减器，梯度透光率衰减片不仅减少了设备数量，还能满足不同功率激光的测试需求，适配性更强。同时，衰减片采用光学镀膜技术，透光均匀、衰减稳定，确保测试数据的准确性，长期使用不易出现性能衰减。
激光作为一种定向传播的光束，在传播过程中遇到光阻（如衰减片）时，会发生功率衰减，衰减程度与光阻的透光率直接相关。透光率越低，光阻越大，激光功率衰减越明显；反之，透光率越高，衰减越轻微。可调式激光衰减器正是利用这一原理，通过人为设置不同透光率的衰减片，实现对激光功率的精准控制。
简单来说，当激光光束穿透单一片衰减片时，其衰减倍数等于该衰减片的衰减系数；当激光光束连续穿透两片不同透光率的衰减片时，总衰减倍数为两片衰减片衰减系数的乘积（或叠加，根据光学设计逻辑）。例如，一片衰减系数为2的衰减片与一片衰减系数为3的衰减片重合时，总衰减倍数可达6，从而实现更高倍数的衰减。
可调式激光衰减器通过双转轮的组合设计，最大化拓展了衰减档位。第一转轮有6个安装孔（5片衰减片+1个通孔），第二转轮同样有6个安装孔（4片衰减片+2个通孔），通过转动两个转轮，使不同安装孔的衰减片（或通孔）对齐光路，可实现36种不同的组合方式（6×6），对应36个不同的衰减倍数。
这一设计的优势在于：
• 档位丰富：36种衰减倍数覆盖了从无衰减（双通孔对齐）到高倍数衰减的全范围，能够满足绝大多数激光测试场景的需求；
• 调节精准：转轴采用高精度定位设计，转轮转动时可精准对齐安装孔，确保衰减片组合的稳定性，避免因错位导致衰减倍数偏差；
• 操作灵活：无需拆卸设备，仅通过转动转轮即可完成衰减档位切换，整个过程仅需几秒，大幅提升了测试效率。
例如，在光通信系统测试中，当需要测试不同功率等级的激光信号时，只需转动两个转轮，选择对应的衰减档位，即可快速完成测试，无需更换衰减器或重新调试光路，有效节省了时间。
传统固定衰减器需要频繁拆卸、更换，每次更换后还需重新校准光路，单次切换耗时通常在几分钟甚至十几分钟。而可调式激光衰减器通过双转轮快速调节设计，档位切换仅需转动转轮即可完成，无需拆卸任何部件，单次调节耗时不超过10秒。在批量测试或连续实验中，可节省90%以上的调节时间，极大提升了整体工作效率。
传统单台固定衰减器仅能提供1个衰减倍数，若需测试不同功率范围的激光，需配备多台不同规格的产品，不仅采购成本高，还占用大量存放空间。可调式激光衰减器凭借36种衰减倍数组合，覆盖了从低功率到高功率的全范围衰减需求，单台设备即可替代多台传统固定衰减器，适配光通信测试、科研实验、工业激光加工等多个场景，性价比极高。
传统衰减器的更换与调试需要专业人员操作，且过程繁琐，容易出现安装不当、光路偏移等问题，增加了人工成本与测试风险。可调式激光衰减器采用人性化设计，转轮标注清晰的档位标识，操作简单易懂，普通工作人员经过简单培训即可上手，无需专业光学知识。同时，设备结构稳定，长期使用不易出现故障，维护成本低。
衰减片采用高品质光学材料与先进镀膜工艺，透光率稳定，衰减性能一致性好，避免了传统衰减器因更换过程中光路偏移导致的测试误差。此外，双转轮的精准定位设计，确保衰减片组合的稳定性，进一步提升了测试数据的准确性，为实验研究与产品检测提供可靠保障。
可调式激光衰减器凭借其多档位、高效率、高精度的优势，广泛应用于多个领域，成为激光相关工作的核心设备：
在光通信领域，激光发射器的功率稳定性直接影响通信质量。广西科毅光通信作为专业的光通信设备供应商，其可调式激光衰减器可用于光模块、光纤激光器等产品的功率校准测试。通过精准调节衰减档位，模拟不同传输距离下的激光功率衰减，验证产品的性能稳定性，确保光通信系统的可靠运行。此外，配合公司核心产品光开关，可实现光通信系统的多光路切换与功率测试一体化，进一步提升测试效率。
高校、科研机构在进行激光特性研究、光学材料测试等实验时，需要频繁调节激光功率。可调式激光衰减器的多档位设计的光通信测试设备，能够满足不同实验场景的需求，例如激光阈值测试、光学滤波实验、激光与物质相互作用研究等。其精准的衰减性能与便捷的操作方式，帮助科研人员节省时间，专注于实验本身，加速研究进程。
在激光切割、激光焊接、激光打标等工业加工领域，激光功率的精准控制直接影响加工质量。可调式激光衰减器可用于加工前的功率校准与加工过程中的功率调节，根据不同材料（如金属、塑料、木材）与加工需求，快速切换衰减档位，确保激光功率符合加工要求，提升产品合格率。同时，设备的高稳定性与耐用性，能够适应工业生产的恶劣环境，长期稳定运行。
在激光雷达、医疗激光设备、军事激光系统等特种领域，对激光功率的调节精度与可靠性要求极高。可调式激光衰减器凭借其高精度衰减性能与稳定的结构设计，能够满足这些领域的严苛需求。例如，激光雷达系统中，通过调节衰减档位，可适配不同探测距离的需求；医疗激光设备中，精准控制激光功率，确保治疗效果与安全性。
1. 将可调式激光衰减器放置在平稳的工作台上，确保底座与台面紧密贴合，避免震动；
2. 连接激光辐射源与测试仪器（如激光功率计），调整光路，使激光光束能够沿设备中心轴线穿透第一转轮与第二转轮；
3. 检查转轴转动是否顺畅，衰减片安装是否牢固，确保无松动、错位等问题。
1. 根据测试需求，参考设备档位标识，转动第一转轮与第二转轮，选择对应的衰减片组合；
2. 调节过程中，观察激光功率计的读数，根据实际需求微调转轮，直至达到理想的衰减效果；
3. 若需切换衰减档位，直接转动转轮即可，无需中断光路或重新调试。
1. 完成档位调节后，稳定30秒左右，记录激光功率计的测试数据；
2. 若需进行多组测试，重复步骤6.2-6.3，依次切换不同档位，记录相应数据；
3. 测试完成后，关闭激光辐射源，将转轮调节至双通孔档位，便于下次使用。
广西科毅光通信科技有限公司是一家专业从事光通信设备研发、生产与销售的高新技术企业，核心产品涵盖光开关、可调式激光衰减器、光耦合器、光分路器等系列产品，广泛应用于光通信、科研实验、工业生产、医疗等多个领域。公司拥有一支由光学工程师、电子工程师组成的专业研发团队，依托先进的生产设备与严格的质量控制体系，致力于为客户提供高品质、高性能的光通信解决方案。
作为光通信领域的创新型企业，广西科毅光通信始终坚持技术创新与客户导向，不断优化产品性能，提升服务质量。可调式激光衰减器的推出，正是公司基于市场需求，结合多年光通信设备研发经验的创新成果。该产品不仅打破了传统衰减器的局限，还与公司可调式激光衰减器、光通信测试系统等产品形成互补，为客户提供一站式光通信测试解决方案。
公司官网（www.coreray.cn）提供详细的产品介绍、技术参数、应用案例等信息，同时支持在线咨询与定制化服务。无论您是科研机构、企业单位，还是个人用户，都能在官网找到适合您的光通信设备与解决方案。此外，公司拥有完善的售后服务体系，专业技术人员为您提供安装指导、调试培训、维修保养等全方位支持，确保产品稳定运行。
可调式激光衰减器的出现，彻底改变了传统激光测试中效率低下、操作繁琐的现状，以多档位、高效率、高精度的优势，成为激光相关领域的理想选择。无论是光通信系统测试、科研实验研究，还是工业激光加工，它都能为您节省时间、降低成本、提升效率，助力工作顺利推进。
