一、光纤准直器的基本模型

1.1 什么是光纤准直器？

光纤准直器是一种能够将从光纤中出射的发散光束转换为平行光束的光学器件。它的核心作用是实现光信号的低损耗耦合，让光信号能够高效地在不同光学器件之间传输。简单来说，光纤准直器就像是光信号的"望远镜"，它能将发散的光束聚焦成平行光，从而以最小的损耗传递到下一个光学元件。

在光开关中，光纤准直器的作用尤为关键。它直接影响着光开关的插入损耗、回波损耗和隔离度等核心指标。一个设计精良的光纤准直器可以将光开关的插入损耗降低到0.5dB以下，这对于构建高性能光网络至关重要。

1.2 基本工作原理

我们可以将光纤中的出射光束近似认为是基模高斯光束。光纤准直器通过透镜实现光束的转换，将发散角大、束腰小的光束转换为发散角小、束腰大的光束。这种转换可以显著降低光信号在传输过程中的损耗，提高光开关的整体性能。

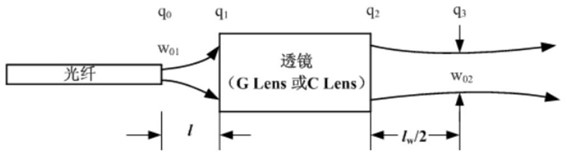

光纤准直器的基本模型如下：

在这个模型中，q参数是描述高斯光束特性的重要参数。它的定义如下：

其中，R_(z)表示光束的曲率半径，W_(z)表示光束的束腰半径，λ表示光的波长。通过透镜的变换，我们可以实现光束特性的优化，从而提高光开关的性能。

二、光纤准直器的理论分析

2.1 ABCD理论在光纤准直器中的应用

根据ABCD理论，高斯光束通过光学系统后，其q参数会发生相应的变化。具体来说，高斯光束q参数经透镜变换后满足以下关系：

其中，A、B、C、D是透镜的传输矩阵元素。通过合理设计透镜的参数，我们可以实现对光束特性的精确控制。

在光纤准直器中，我们通常关注两个重要的参数：出射束腰大小和工作距离。这两个参数直接影响着光开关的性能。通过理论分析，我们可以得到经过透镜后的束腰大小和工作距离的计算公式：

其中，w01是入射束腰大小，w02是出射束腰大小，l是光纤端面与透镜的距离，lw是准直器的工作距离。

2.2 工作距离的限制条件

从理论分析中我们可以看出，准直器的工作距离并不是无限大的。方程(5)是关于l的二次方程，为了使l有实根，方程的判别式必须大于等于零。由此我们可以得到准直器工作距离的上限：

这个上限值被称为准直器的最大工作距离。在实际应用中，我们需要根据具体的需求选择合适的透镜参数，以实现最佳的工作距离。

三、不同类型透镜的应用分析

3.1 自聚焦透镜（GLens）的应用

自聚焦透镜（GLens）是一种特殊的透镜，它的折射率沿径向呈抛物线分布。这种特性使得自聚焦透镜可以实现光束的聚焦和准直。对于GLens，其传输矩阵可以表示为：

其中，no是透镜的轴线折射率，L是透镜的中心厚度，A是透镜的聚焦常数。通过适当选择这些参数，我们可以改变准直器的出射光斑大小和工作距离。

在光开关中，GLens准直器通常用于需要紧凑设计的场合。它的优点是体积小、重量轻，适合集成到高密度的光开关阵列中。

3.2 厚透镜（Clens）的应用

厚透镜（Clens）是另一种常用的透镜类型。与GLens相比，Clens的设计更加灵活，可以根据具体需求进行定制。对于Clens，其传输矩阵可以表示为：

其中，R是透镜的曲率半径，L是透镜的长度，n是透镜材料的折射率。通过调整这些参数，我们可以实现对光束特性的精确控制。

四、实例分析：Clens准直器的性能验证

4.1 实验背景

为了验证理论分析的正确性，我们广西科毅光通信科技有限公司的研发团队采用Clens制作了一些准直器，并对其性能进行了测试。实验中使用的Clens参数如下：

• 曲率半径R=1.2mm

• 透镜长度L=2.5mm

• 采用SF11材料

• 在1550nm处折射率为1.784

同时，实验中使用的单模光纤为SMF28，其出射光斑半径为w0=5μm。

4.2 实验结果与分析

通过理论计算和实际测量，我们得到了以下实验结果：

从实验结果可以看出，理论计算值与实际测量值的相对误差在5%以内，这表明我们的理论分析是正确的。

4.3 关键发现：双焦点问题

在实验过程中，我们发现了一个有趣的现象：对于给定的工作距离lw，方程(5)关于l的解有两个，一个近解和一个远解。在实际应用中，我们应该选择离透镜较近的解，这样才能获得发散角较小的光束。

这个发现对于光开关的设计具有重要意义。在实际制作准直器时，我们需要特别注意这个问题，以确保获得最佳的光束质量。

五、工作距离对光束特性的影响

5.1 工作距离与光纤端面-透镜距离的关系

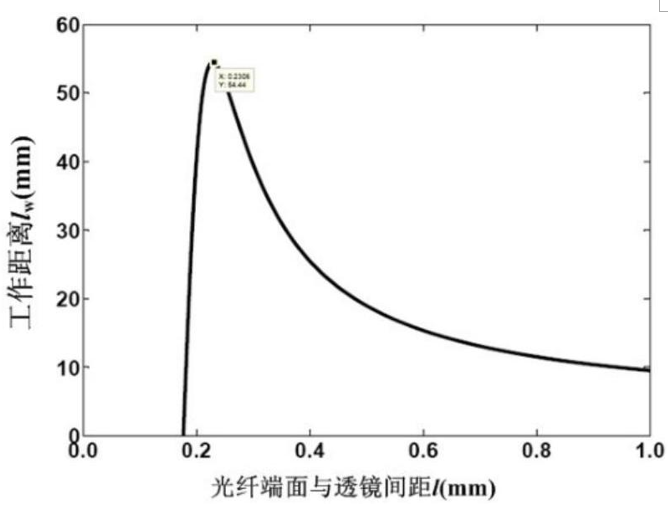

通过理论分析，我们可以得到工作距离lw与光纤端面-透镜距离l的关系。从图2中可以看出，随着l的增加，工作距离lw先增加后减小。当l=0.2306mm时，工作距离lw达到最大值54.44mm。

工作距离与光纤端面-透镜距离的关系

这个最大值是由透镜的参数决定的，无论怎样改变l，工作距离都不可能超过这个最大值。因此，在实际设计光开关时，我们需要根据具体的需求选择合适的透镜参数。

5.2 工作距离对出射光斑大小的影响

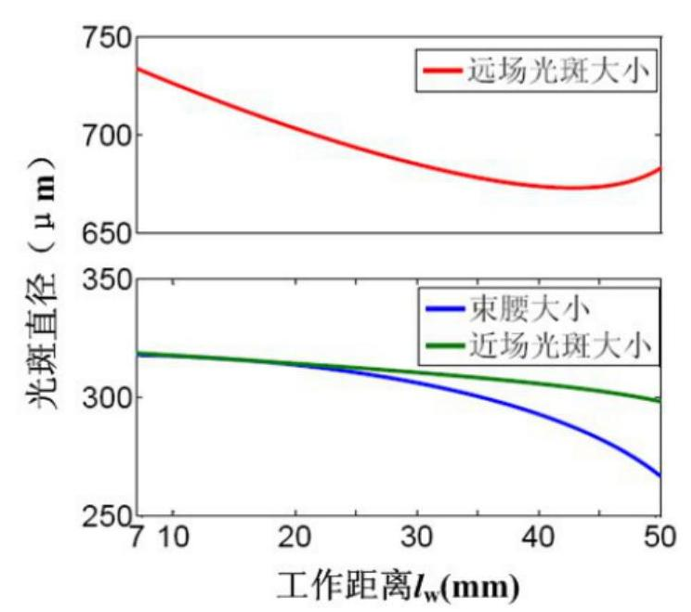

工作距离的变化会直接影响出射光斑的大小。从图3中可以看出，在最大工作距离内，近场光斑在300μm附近变化，远场光斑在700μm附近变化。近场光斑和束腰大小随着工作距离的增加而减小，而远场光斑随工作距离增加先减小，在45mm附近有稍稍增加。

出射光斑大小与工作距离的关系

5.3 工作距离对光束发散角的影响

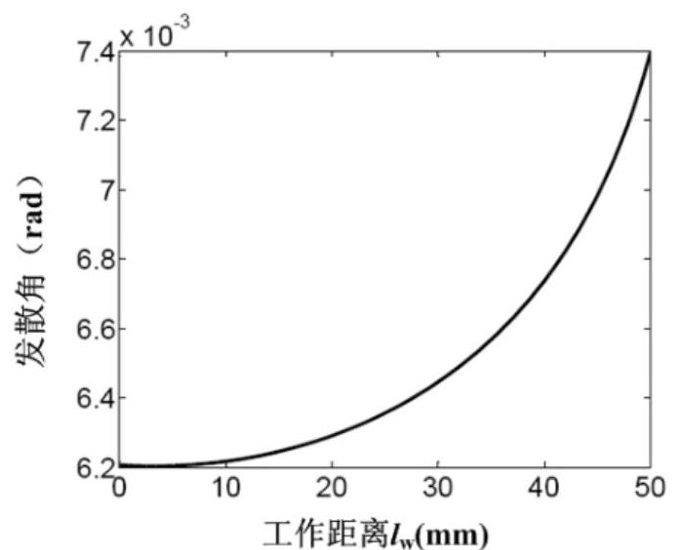

光束发散角是衡量准直器性能的重要指标之一。从图4中可以看出，在最大工作距离内，随着工作距离的增加，光束的发散角从6.2mrad(0.3552°)单调增加至7.4mrad(0.4240°)。这说明，工作距离越小，所获得光束的准直效果越好。

出射光发散角与工作距离的关系

六、光纤准直器在光开关中的应用

6.1 光开关的工作原理

光开关是光通信系统中的核心器件之一，它的作用是实现光信号的路由和切换。光开关的性能直接影响着光网络的可靠性和灵活性。

光开关的基本工作原理是通过改变光信号的传播路径来实现信号的切换。在这个过程中，光纤准直器起着至关重要的作用。它负责将光信号从输入光纤中高效地耦合到开关元件中，然后再将光信号从开关元件中高效地耦合到输出光纤中。

6.2 光纤准直器对光开关性能的影响

光纤准直器的性能直接影响着光开关的插入损耗、回波损耗和隔离度等核心指标。一个设计精良的光纤准直器可以将光开关的插入损耗降低到0.5dB以下，回波损耗提高到50dB以上，隔离度提高到60dB以上。

在实际应用中，我们需要根据光开关的具体需求选择合适的光纤准直器。例如，对于高速光开关，我们需要选择响应速度快的准直器；对于大容量光开关，我们需要选择插入损耗低的准直器。

6.3 广西科毅光通信的解决方案

我们科毅光通信科技有限公司拥有一支专业的研发团队，能够为客户提供定制化的光纤准直器解决方案。

我们的产品具有以下特点：

1. 高性能：采用先进的设计理念和制造工艺，确保产品的高性能和可靠性。

2. 定制化：根据客户的具体需求，提供定制化的产品设计和制造服务。

3. 高性价比：在保证产品质量的前提下，为客户提供具有竞争力的价格。

光纤准直器是光通信系统中的重要基础器件，它的性能直接影响着光开关等核心器件的性能。通过合理设计透镜的参数，我们可以实现对光束特性的精确控制，从而提高光开关的性能。工作距离是影响准直器性能的重要参数之一，我们需要根据具体的需求选择合适的工作距离。

择合适的光开关等光学器件及光学设备是一项需要综合考量技术、性能、成本和供应商实力的工作。希望本指南能为您提供清晰的思路。我们建议您在明确自身需求后，详细对比关键参数，并优先选择像科毅光通信这样技术扎实、质量可靠、服务专业的合作伙伴。

如果您对磁光开关产品有需求，或想了解更多光通信相关产品信息，访问广西科毅光通信官网www.coreray.cn浏览我们的光开关产品，或联系我们的销售工程师，获取专属的选型建议和报价！
