针对电力通信光缆易受外界破坏、业务恢复耗时长的行业痛点，国网四川广安供电公司的技术团队在2019年公开了一项创新专利——矩阵光开关及智能跳纤系统。

在电力通信系统中，光缆承载着信息、调度、保护等多种关键业务，一旦光缆出现故障，传统处理方式往往需要多组人员奔赴现场，手动跳纤恢复业务，不仅耗时长、成本高，而且受地理与协调手续的限制，严重影响通信恢复效率。

为此，一项名为“矩阵光开关及智能跳纤系统”的专利技术应运而生。该技术通过构建矩阵式光开关结构，结合智能控制与双网冗余通信，实现了对光缆连接的远程、快速、安全重构。

传统光缆维护的两难困境

在电力通信网络中，光缆是信息传输的“大动脉”，承载着调度数据、保护信号、安控指令等关键业务。然而光缆常因施工挖断、动物啃咬、电化学腐蚀、人为破坏等原因导致部分纤芯损坏。

故障往往不会导致整条光缆完全中断，而只是部分纤芯损耗过大或中断，其余纤芯仍可正常使用。传统处理方式主要有两种，但各存在明显短板。

一种是纯人工现场处理：运维人员在接到故障通知后，需分赴光缆两端站点，通过测试定位损坏纤芯，再通过光纤配线架进行手动跳接。流程繁琐、协调复杂，尤其在偏远山区，恢复业务常常需要数小时甚至更长时间。

另一种是依赖SDH传输设备：将所有纤芯接入SDH设备，通过板卡进行业务分配与保护。这种方式虽能实现快速切换，但需投入大量SDH光板与交叉板资源，成本高昂，且一旦设备管理通道中断，灵活性将大大降低。

无论是人工方式的时间成本，还是SDH方案的经济成本，都难以满足电力通信系统对“快速恢复、降本增效”的迫切需求。

矩阵光开关，实现光路的灵活重构

该技术的核心硬件创新在于提出了一种“矩阵式光开关”结构。这是一种可实现任意输入与任意输出之间光路连接的开关阵列。

具体来说，一个N×N矩阵光开关包含n路输入、n路输出以及n²个独立的光开关单元。每一路输入光纤都并联着n个光开关，而这n个开关的另一端分别连接至n路不同的输出光纤。

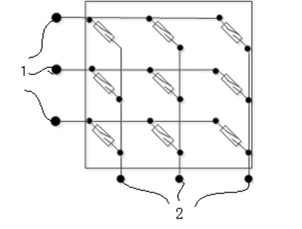

图1：3×3矩阵光开关结构示意图

每个光开关单元都配有独立的驱动电路，通过接收“0”或“1”的控制信号，来决定开关的“开”或“关”状态。当某个开关导通时，对应的输入与输出光路即被连通。

这种结构就像一个大号的“电话总机”，通过控制不同“接线柱”（光开关）的通断，就能灵活地将任何一路来电（输入光信号）转接到任何一路目标分机（输出端口）上。

专利中建议采用反射式光开关，这类开关具有稳定性高、损耗低的特点。更重要的是，驱动电路设计有状态保持功能，即使控制信号暂时丢失，开关也能维持原有状态，极大提升了系统的可靠性。

系统设计，智能跳纤的远程控制

仅有硬件矩阵还不够，如何远程、安全、可靠地控制这些开关，才是实现智能跳纤的关键。专利提出了一套完整的“智能跳纤系统”设计方案。

系统在每一个通信站点部署一个“智能光配线架”，其核心就是上述的矩阵光开关。所有进站光缆首先接入该架，输出则分配给不同的业务设备。

系统的“大脑”是一个微控制器（MCU），它负责接收远程指令，并翻译成对矩阵中每一个光开关驱动电路的控制信号。

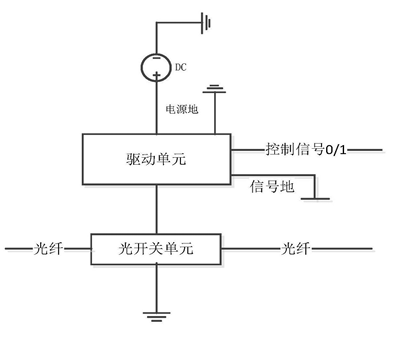

图2：单路光开关单元控制电路示意图

为实现远程控制，MCU集成了以太网模块，并同时接入两张网络：通信以太网和信息内网（综合数据网）。在中心机房，则部署一台双网卡的跳纤主服务器，它也同时连接这两张网络。

于是，任何一台授权的内容电脑，都可以通过信息内网或通信以太网，远程登录到这台主服务器，进而对辖区内所有站点的矩阵光开关进行统一指挥和配置，实现“一键跳纤”。

双网冗余与安全机制，保障控制万无一失

将控制网络暴露在内网中，必然引入安全风险。为此，专利设计了一套严密的双网冗余通信与安全访问机制。

首先，跳纤主服务器通过VPN接入信息内网，并设置了基于MAC地址的白名单访问控制，非授权设备无法连接，从入口处筑牢安全防线。

更重要的是其智能化的双网切换逻辑：

• 正常情况下，所有控制命令优先通过通信以太网传输，这条通道更专业、更稳定。

• 当某两个站点（假设为A站和B站）之间的通信以太网因光缆故障而中断时，系统会自动检测到这一情况。

• 此时，A站的光开关仍由通信以太网控制（因其与主站的通道可能未中断）。主服务器对B站的控制命令，会先通过通信网发送至A站，再由A站通过仍然可用的信息内网通道“接力”转发给B站。

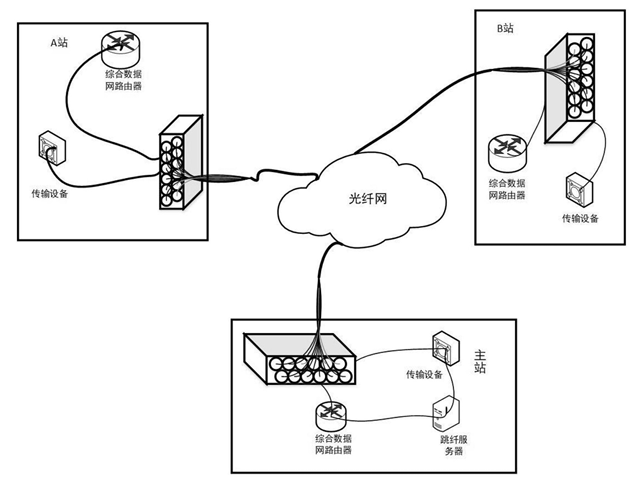

图3：智能跳纤系统组网方案示意图

为了保证接力传输的安全，A站和B站之间会预先约定一个动态变化的“串码”，用于身份校验。这个串码只在两站之间同步，不上传至主服务器，即使控制信道被窃听，也难以伪造合法控制指令。

初始状态与矩阵控制算法，杜绝业务全中断风险

对于一个n×n的开关矩阵，如果控制不当或发生故障（如驱动电路掉电），可能导致所有开关同时断开，造成业务全中断的灾难性后果。专利通过巧妙的初始状态设计与控制算法规避了这一风险。

系统将矩阵光开关的初始状态设置为“单位矩阵”模式，即只有正对角线上的开关处于默认的“常闭”状态，其他所有开关均为“常开”状态。

这意味着，在设备上电但未收到任何控制指令时，第1路输入自动连通第1路输出，第2路输入自动连通第2路输出……以此类推，业务保持原路径通行，系统是安全、可用的。

当需要进行跳纤时，主服务器会计算一个“目标矩阵O”，它描述了跳纤后所有开关应有的状态。再根据初始状态矩阵S，通过逻辑“异或”运算，反推出需要下发的“控制矩阵C”。

控制矩阵C=目标矩阵O的对角线取反。这套算法确保了控制过程的数学严谨性和结果的可预测性，从逻辑层面杜绝了误操作导致业务全断的可能。

效益对比，智能系统如何显著提升效率？

为了量化智能跳纤系统的优势，专利中建立了一个数学模型，对比了传统人工方式与远程智能方式的平均业务恢复时间。

假设A站与B站间光缆中断，中心站到A站距离L1，A、B站间距L2。模型中考虑了光缆完全中断与部分断芯的概率、车辆速度、手续办理时间、现场操作时间、熔接时间等多种因素。

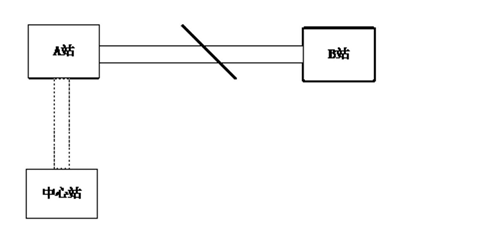

图4：跳纤系统光缆中断分析示意图

代入某供电公司的实际参数（如L1=100km，L2=15km，纤芯数n=24等）进行计算后，得出结论：

• 传统人工处理平均耗时T1≈192分钟

• 智能远程跳纤平均耗时T2≈77.6分钟

智能系统将业务平均恢复时间缩短了近60%。这不仅是时间的节省，更意味着电网调度、保护等重要业务中断风险的显著降低，以及人力、车辆等运维成本的大幅节约。

这项专利技术将传统的静态光配线架升级为可软件定义的智能光交换节点。如今，随着光纤网络规模不断扩大，运维复杂性与日俱增，具备远程、自动、智能调度能力的光纤基础设施已成为行业刚需。

从电力通信到数据中心光互联，从5G前传到企业专网，矩阵光开关所代表的灵活光连接理念正在渗透更多场景。它不仅是一套故障恢复工具，更是构建弹性、自适应光网络的基石。

当光缆不再脆弱，当中断不再漫长，隐藏在光纤中的数字洪流，才能真正畅通无阻地奔赴未来。
